Детали воздухозаборника

← Система распределения Детали выпускного коллектора →

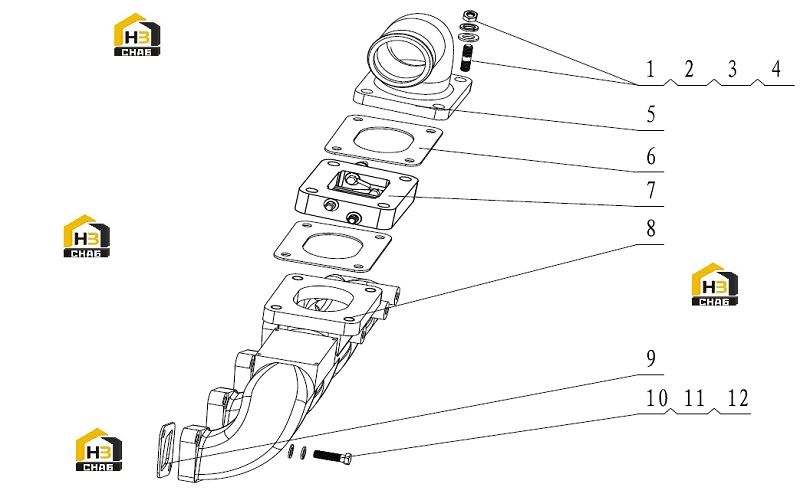

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut M10

Каталожный номер:Q340B10

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:4

Примечание:

№ на схеме:4

Наименование:Double-screw bolt M8 X 55

Каталожный номер:Q1200855

Комплект:4

Примечание:

№ на схеме:5

Наименование:Intake pipeline

Каталожный номер:1AQ600-1008102

Комплект:1

Примечание:

№ на схеме:6

Наименование:Intake pipeline washer

Каталожный номер:1AQ300-1008105

Комплект:2

Примечание:

№ на схеме:7

Наименование:Air heater

Каталожный номер:1AQ300-1008106A

Комплект:1

Примечание:

№ на схеме:8

Наименование:Air intake pipe

Каталожный номер:1AQ300-1008103B

Комплект:1

Примечание:

№ на схеме:9

Наименование:Air intake pipe washer

Каталожный номер:1AQ000-1008101B

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bolt M8X30

Каталожный номер:Q150B0830

Комплект:8

Примечание:

№ на схеме:11

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:8

Примечание:

№ на схеме:12

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:8

Примечание:
