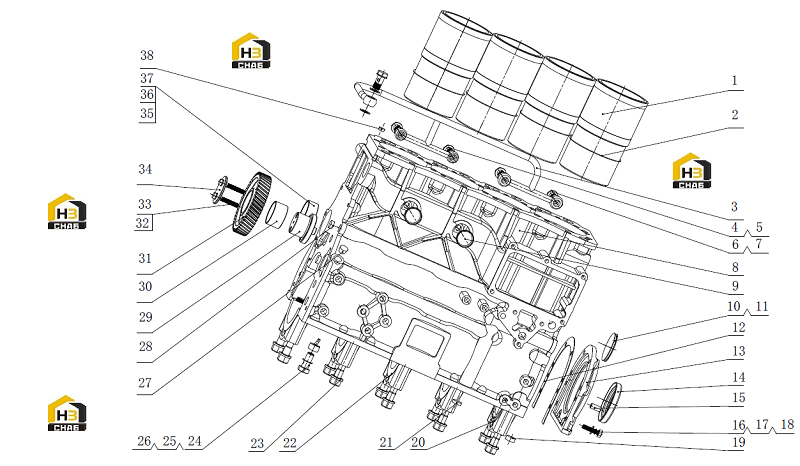

Блок цилиндров в сборе

← Система подачи топлива Детали зубчатой камеры →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder liner

Каталожный номер:1TQ000-1002064

Комплект:4

Примечание:

№ на схеме:2

Наименование:Seal ring of cylinder sleeve

Каталожный номер:1TQ000-1002107

Комплект:4

Примечание:

№ на схеме:3

Наименование:Cool water inlet pipe part

Каталожный номер:1TQ000-1307300

Комплект:1

Примечание:

№ на схеме:4

Наименование:Scraper ring

Каталожный номер:CA000-3701041

Комплект:3

Примечание:M16X1.5

№ на схеме:5

Наименование:Compound seal ring 16

Каталожный номер:Q/YC149-16

Комплект:6

Примечание:

№ на схеме:6

Наименование:Scraper ring

Каталожный номер:CA000-3701051

Комплект:2

Примечание:M14X1.5

№ на схеме:7

Наименование:Compound seal ring 14

Каталожный номер:Q/YC149-14

Комплект:4

Примечание:

№ на схеме:8

Наименование:Cylinder block

Каталожный номер:1TQ000-1002114

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bowl-shaped tabular plug

Каталожный номер:YC7-35

Комплект:2

Примечание:35

№ на схеме:10

Наименование:Camshaft end cover

Каталожный номер:1AQ000-1002004A

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seal ring of camshaft end cove

Каталожный номер:1AQ000-1002005A

Комплект:1

Примечание:

№ на схеме:12

Наименование:Back Seal ring seat washer

Каталожный номер:1AQ000-1002042C

Комплект:1

Примечание:

№ на схеме:13

Наименование:Back Seal ring seat

Каталожный номер:1AQ000-1002041B

Комплект:1

Примечание:

№ на схеме:14

Наименование:Oil seal

Каталожный номер:1DQ000-1002502

Комплект:1

Примечание:

№ на схеме:15

Наименование:Tabular pin 8X20

Каталожный номер:Q5220820

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt M8X30

Каталожный номер:Q150B0830

Комплект:6

Примечание:

№ на схеме:17

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:6

Примечание:

№ на схеме:18

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:6

Примечание:

№ на схеме:19

Наименование:Plug

Каталожный номер:CA000-1002067

Комплект:2

Примечание:

№ на схеме:20

Наименование:Thrust main gear cover

Каталожный номер:1MQ000-1002013A

Комплект:1

Примечание:

№ на схеме:21

Наименование:Oli gallery plug II

Каталожный номер:1AQ000-1002006

Комплект:1

Примечание:

№ на схеме:22

Наименование:main gear cover

Каталожный номер:1MQ000-1002012A

Комплект:4

Примечание:

№ на схеме:23

Наименование:Intermedia main gear bolt

Каталожный номер:1AQ000-1002014A

Комплект:10

Примечание:

№ на схеме:24

Наименование:Nozzle assembly

Каталожный номер:1BQ000-1002740B

Комплект:4

Примечание:

№ на схеме:25

Наименование:Washer 10

Каталожный номер:1DQ000-1002163

Комплект:4

Примечание:

№ на схеме:26

Наименование:Scraper ring

Каталожный номер:1HQ000-1002701A

Комплект:4

Примечание:

№ на схеме:27

Наименование:Plug

Каталожный номер:Q619B03

Комплект:1

Примечание:NPT3/8

№ на схеме:28

Наименование:Oli gallery plug I

Каталожный номер:1AQ000-1002003

Комплект:4

Примечание:

№ на схеме:29

Наименование:Idler gear shaft

Каталожный номер:1AQ000-1002052C

Комплект:1

Примечание:

№ на схеме:30

Наименование:Idle gear sleeve

Каталожный номер:1AQ000-1002053

Комплект:1

Примечание:

№ на схеме:31

Наименование:Idle gear

Каталожный номер:1AQ000-1002051

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt M8X55

Каталожный номер:Q150B0855TF2

Комплект:2

Примечание:

№ на схеме:33

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:2

Примечание:

№ на схеме:34

Наименование:Idle gear baffle

Каталожный номер:1AQ000-1002054B

Комплект:1

Примечание:

№ на схеме:35

Наименование:Camshaft sleeve( I )

Каталожный номер:1AQ000-1002016A

Комплект:1

Примечание:

№ на схеме:36

Наименование:Camshaft sleeve(II,lV)

Каталожный номер:1AQ000-1002018A

Комплект:3

Примечание:

№ на схеме:37

Наименование:Camshaft sleeve(V)

Каталожный номер:1AQ000-1002017A

Комплект:1

Примечание:

№ на схеме:38

Наименование:Oli gallery plug

Каталожный номер:1DQ000-1002601

Комплект:1

Примечание:
