Труба водопроводная и шланг радиатора в сборе m3023-130300

Труба водопроводная и шланг радиатора в сборе m3023-130300

← Глушитель в сборе m3015-1201000 Термостат m3001-1306000 →

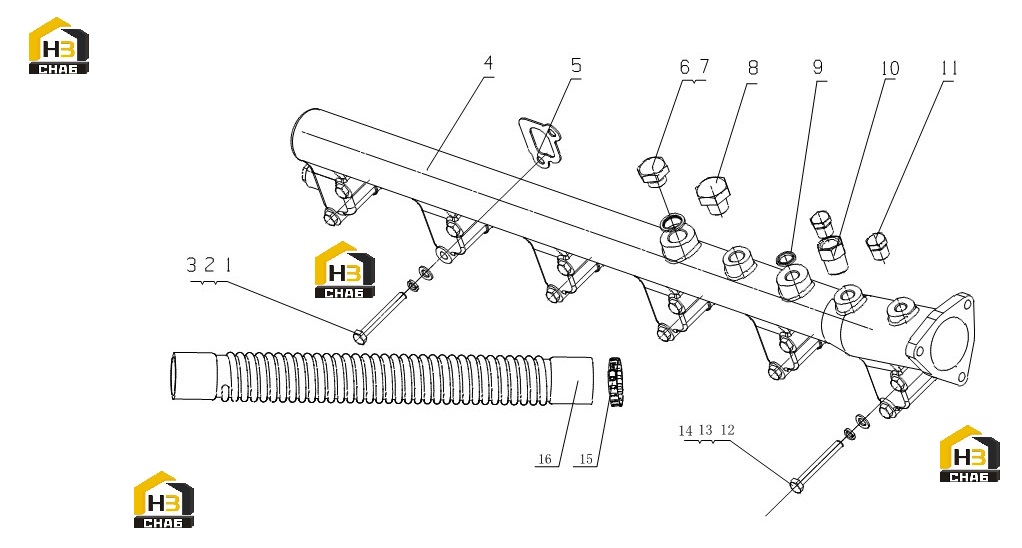

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Washer
Каталожный номер:Q40108T16F9
Комплект:8
Примечание:8
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:Q40308
Комплект:8
Примечание:8
0 ₽
шт
№ на схеме:3
Наименование:Bolt
Каталожный номер:Q150B0865
Комплект:8
Примечание:M8X65
0 ₽
шт
№ на схеме:4
Наименование:Water outlet pipe
Каталожный номер:M3000-1303041F
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Water outlet pipe gasket
Каталожный номер:M3000-1303042
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Screw plug
Каталожный номер:Q/YC198-18
Комплект:1
Примечание:M18X1.5
0 ₽
шт
№ на схеме:7
Наименование:Seal ring washer
Каталожный номер:Q/YC149-18
Комплект:1
Примечание:18
0 ₽
шт
№ на схеме:8
Наименование:Screw plug
Каталожный номер:G7600-1009025
Комплект:1
Примечание:R1/2
0 ₽
шт
№ на схеме:9
Наименование:Seal ring washer
Каталожный номер:Q/YC149-14
Комплект:1
Примечание:14
0 ₽
шт
№ на схеме:10
Наименование:Transmission coupling
Каталожный номер:235-1306021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Screw plug
Каталожный номер:Q618B03
Комплект:2
Примечание:NPT 3/8
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:Q150B0870
Комплект:4
Примечание:M8X70
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:Q40308
Комплект:4
Примечание:8
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:6105Q-3509013
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Loop hoop
Каталожный номер:Q67676
Комплект:2
Примечание:76
0 ₽
шт
№ на схеме:16
Наименование:Water outlet hose
Каталожный номер:M3023-1303002
Комплект:1
Примечание:
