Узел подачи топлива

← Щуп масляный Фильтр топливный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

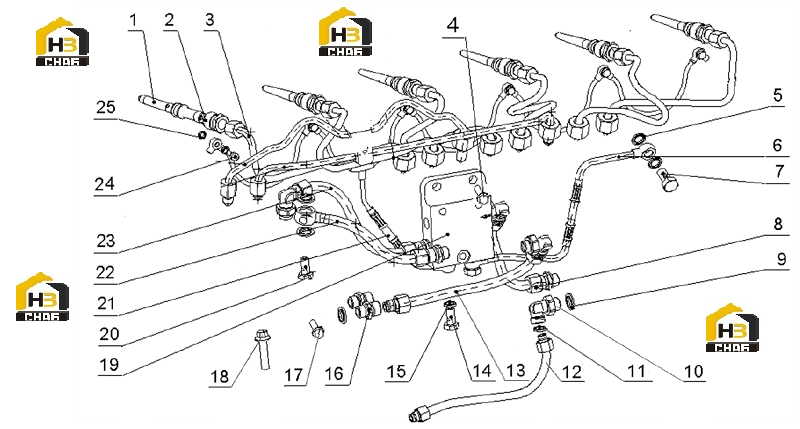

№ на схеме:1

Наименование:High pressure connecting pipe assembly

Каталожный номер:J5600-1104050

Комплект:6

Примечание:

№ на схеме:2

Наименование:Connecting pipe bolt

Каталожный номер:L3000-1104131

Комплект:6

Примечание:

№ на схеме:3

Наименование:High pressure fuel pipe parts

Каталожный номер:LA100-1104100A

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M10X25

Каталожный номер:Q1841025TF2

Комплект:2

Примечание:

№ на схеме:5

Наименование:Compound seal washer 12

Каталожный номер:YC150-12E

Комплект:4

Примечание:

№ на схеме:6

Наименование:Fuel return pipe parts, common rail pipeline

Каталожный номер:L4700-1104C00A

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connecting bolt

Каталожный номер:430-1111034

Комплект:2

Примечание:

№ на схеме:8

Наименование:Fuel pipe parts from fuel distributor to ECU

Каталожный номер:L4700-1104G00C

Комплект:1

Примечание:

№ на схеме:9

Наименование:Compound seal washer 16E

Каталожный номер:Q/YC149-16

Комплект:13

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:M4000-1104304C

Комплект:3

Примечание:

№ на схеме:11

Наименование:O-ring 2. 65X14

Каталожный номер:YC208-B01400F

Комплект:3

Примечание:

№ на схеме:12

Наименование:Fuel pipe parts from ECU to fuel pump

Каталожный номер:L4700-1104F00

Комплект:1

Примечание:

№ на схеме:13

Наименование:Fuel pipe parts from fuel pump to fuel filter

Каталожный номер:L4700-1104300

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M10X1

Каталожный номер:Q/YC901-1C1010

Комплект:1

Примечание:

№ на схеме:15

Наименование:Compound seal washer 10E

Каталожный номер:YC150-10E

Комплект:2

Примечание:

№ на схеме:16

Наименование:Joint

Каталожный номер:L4700-1104004

Комплект:3

Примечание:

№ на схеме:17

Наименование:Bolt M8X20

Каталожный номер:Q1840820TF2

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M8X15

Каталожный номер:Q1840815TF2

Комплект:6

Примечание:

№ на схеме:18

Наименование:Bolt M8X35

Каталожный номер:Q1840835TF2

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fuel distributor

Каталожный номер:J5600-1104541C

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M16X1. 5

Каталожный номер:Q/YC901-1C1615

Комплект:5

Примечание:

№ на схеме:21

Наименование:Fuel return pipe assembly

Каталожный номер:L4700-1104240A

Комплект:1

Примечание:

№ на схеме:22

Наименование:Fuel pipe parts from fuel filter to injection pump

Каталожный номер:L4700-1104400C

Комплект:1

Примечание:

№ на схеме:23

Наименование:Fuel pipe parts from injection pump to fuel distributor

Каталожный номер:L4700-1104700

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:L3100-1112003

Комплект:6

Примечание:

№ на схеме:25

Наименование:Compound seal washer 6E

Каталожный номер:YC150-6E

Комплект:12

Примечание:
