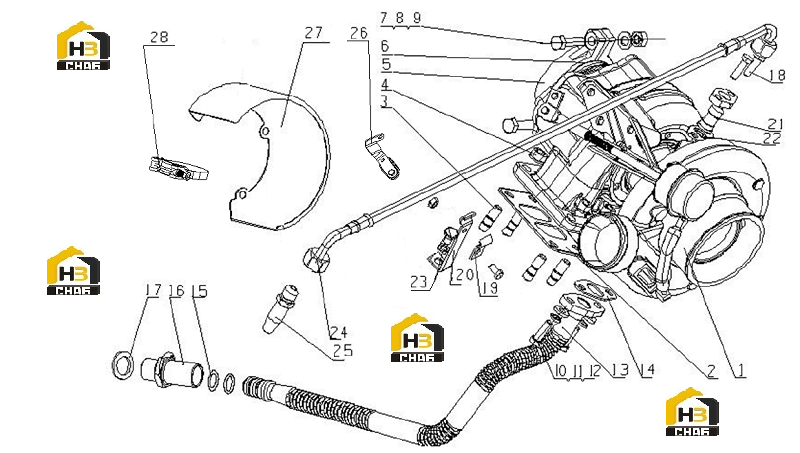

Турбонагнетатель в сборе

← Форсунка Узел доочистки выхлопных газов →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Turbocharger

Каталожный номер:L62QP-1118100-181

Комплект:1

Примечание:

№ на схеме:2

Наименование:Turbocharger gasket

Каталожный номер:A1A00-1118002

Комплект:1

Примечание:

№ на схеме:3

Наименование:Stud

Каталожный номер:150-1118001

Комплект:4

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:M3000-1118206B

Комплект:4

Примечание:

№ на схеме:5

Наименование:Rear clip of turbine

Каталожный номер:G0100-1118504

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:G0100-1118073A

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M10X45

Каталожный номер:Q1841045TF2

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:2

Примечание:

№ на схеме:9

Наименование:Nut M10

Каталожный номер:Q340B10

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:6105Q-3509013

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt M8X28

Каталожный номер:Q150B0828TF2

Комплект:2

Примечание:

№ на схеме:13

Наименование:Oil return pipe welded subassembly

Каталожный номер:L3002-1118340C

Комплект:1

Примечание:

№ на схеме:14

Наименование:Turbocharger oil return pipe gasket

Каталожный номер:M3600-1118301A

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring 2.65X17

Каталожный номер:YC208-B01700F

Комплект:2

Примечание:

№ на схеме:16

Наименование:Fuel return joint

Каталожный номер:475D-1002071B

Комплект:1

Примечание:

№ на схеме:17

Наименование:Compound seal washer 24

Каталожный номер:Q/YC149-24

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M8X20

Каталожный номер:Q1840820TF2

Комплект:2

Примечание:

№ на схеме:19

Наименование:Clamp n

Каталожный номер:L38QA-1118271

Комплект:1

Примечание:

№ на схеме:20

Наименование:Clamp I

Каталожный номер:B3000-1118061

Комплект:1

Примечание:

№ на схеме:21

Наименование:Turbocharger fuel inlet joint

Каталожный номер:475D-1118211A

Комплект:1

Примечание:

№ на схеме:22

Наименование:Gasket

Каталожный номер:G3D00-1118201

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:1

Примечание:

№ на схеме:24

Наименование:Fuel inlet hose, turbocharger

Каталожный номер:B4000-1118250A

Комплект:1

Примечание:

№ на схеме:25

Наименование:Fuel inlet pipe joint, turbocharger

Каталожный номер:475D-1013019B

Комплект:1

Примечание:

№ на схеме:26

Наименование:Clamp component

Каталожный номер:L470J-1118360

Комплект:1

Примечание:

№ на схеме:27

Наименование:Turbine case thermal shroud

Каталожный номер:L33QA-1118503

Комплект:1

Примечание:

№ на схеме:28

Наименование:Loop hoop 76

Каталожный номер:Q/YC147. 1-76

Комплект:2

Примечание:
