Коллектор впускной в сборе

← Механизм клапанный в сборе Коллектор выпускной в сборе →

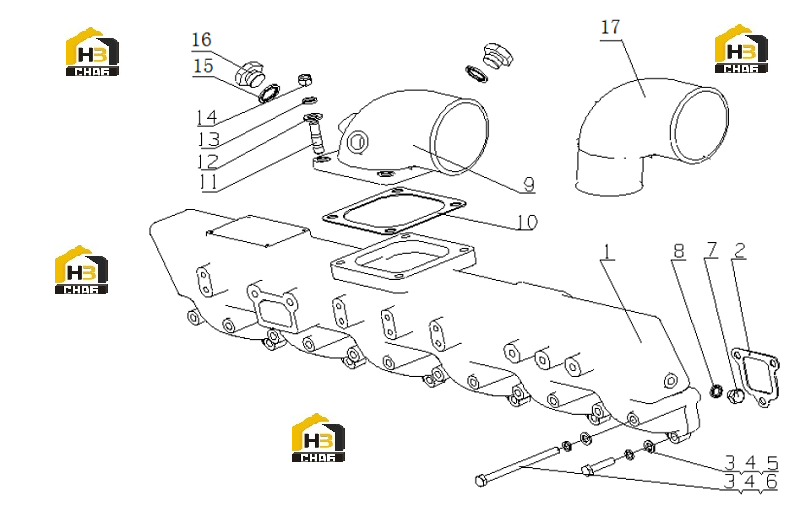

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air intake manifold

Каталожный номер:L38DA-1008101B

Комплект:1

Примечание:

№ на схеме:2

Наименование:Air intake manifold spacer

Каталожный номер:LN100-1008104A

Комплект:6

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:6105Q-3509013

Комплект:18

Примечание:

№ на схеме:4

Наименование:Washer8

Каталожный номер:Q40308

Комплект:18

Примечание:

№ на схеме:5

Наименование:Bolt M8X35

Каталожный номер:Q150B0835 TF2

Комплект:6

Примечание:

№ на схеме:6

Наименование:Bolt M8X110

Каталожный номер:Q150B08110TF2

Комплект:12

Примечание:

№ на схеме:7

Наименование:Screw plug M10X 1

Каталожный номер:Q/YC198-10

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seal washer 10E

Каталожный номер:YC150-10E

Комплект:1

Примечание:

№ на схеме:9

Наименование:Intake connecting manifold

Каталожный номер:150-1008102

Комплект:1

Примечание:

№ на схеме:10

Наименование:Intake connecting manifold gasket

Каталожный номер:MK739-1008105A

Комплект:1

Примечание:

№ на схеме:11

Наименование:Stud M10X75

Каталожный номер:Q1201075

Комплект:4

Примечание:

№ на схеме:12

Наименование:Lock Washer 10

Каталожный номер:Q40110

Комплект:4

Примечание:

№ на схеме:13

Наименование:Lock Washer 10

Каталожный номер:Q40310

Комплект:4

Примечание:

№ на схеме:14

Наименование:Nut M10

Каталожный номер:Q340B10

Комплект:4

Примечание:

№ на схеме:15

Наименование:Plug M20X15

Каталожный номер:Q/YC198-20

Комплект:2

Примечание:

№ на схеме:16

Наименование:Combined type seal gasket 20E

Каталожный номер:YC150-20E

Комплект:2

Примечание:

№ на схеме:17

Наименование:Compressor inlet hose connection

Каталожный номер:LC100-1118701SF1

Комплект:1

Примечание:
