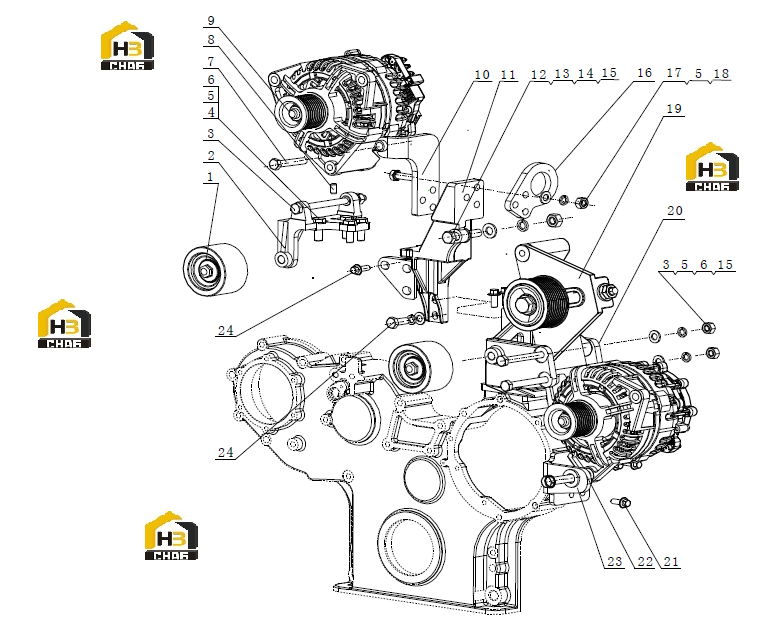

Генератор в сборе

← Компрессор пневматический воздушный в сборе Стартер в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:V-belt idling pulley subassembly

Каталожный номер:MS40D-1002460

Комплект:1

Примечание:

№ на схеме:2

Наименование:Supporting plate

Каталожный номер:L62YB-3701045A

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M10X130

Каталожный номер:Q150B10130TF2

Комплект:3

Примечание:

№ на схеме:4

Наименование:Bolt M10X30

Каталожный номер:Q150B1030TF2

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:12

Примечание:

№ на схеме:6

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:12

Примечание:

№ на схеме:7

Наименование:Bolt M12X50

Каталожный номер:Q150B1250TF2

Комплект:2

Примечание:

№ на схеме:8

Наименование:Pin

Каталожный номер:YC24-B0816

Комплект:2

Примечание:8X16

№ на схеме:9

Наименование:Generator

Каталожный номер:L62YB-3701100

Комплект:2

Примечание:

№ на схеме:10

Наименование:Adjusting plate

Каталожный номер:J62YA-3701052B

Комплект:1

Примечание:

№ на схеме:11

Наименование:Generator bracket

Каталожный номер:J63YA-3701002A

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M12X45

Каталожный номер:Q150B1245TF2

Комплект:3

Примечание:

№ на схеме:13

Наименование:Washer 12

Каталожный номер:Q40112

Комплект:3

Примечание:

№ на схеме:14

Наименование:Washer 12

Каталожный номер:Q40312

Комплект:3

Примечание:

№ на схеме:15

Наименование:Nut M12

Каталожный номер:Q340B12

Комплект:3

Примечание:

№ на схеме:16

Наименование:Front lifter

Каталожный номер:J02YS-1003122

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M10X50

Каталожный номер:Q150B1050TF2

Комплект:3

Примечание:

№ на схеме:18

Наименование:Nut M10

Каталожный номер:Q340B10

Комплект:6

Примечание:

№ на схеме:19

Наименование:Tension belt pulley subassembly

Каталожный номер:J62YC-1002450A

Комплект:1

Примечание:

№ на схеме:20

Наименование:Generator bracket

Каталожный номер:J62YC-3701002A

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M8X20

Каталожный номер:Q1840820TF2

Комплект:8

Примечание:

№ на схеме:22

Наименование:Adjusting assembly

Каталожный номер:L62YB-3701260A

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A30-1007092

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M10X25

Каталожный номер:Q150B1025TF2

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bolt M12X30

Каталожный номер:Q1841230TF2

Комплект:3

Примечание:
