Узел выхлопной трубы l36ja-1008100

← Узел клапанного механизма в сборе l3000-10070000 Комплектующие выпускного коллектора l3002-1008200 →

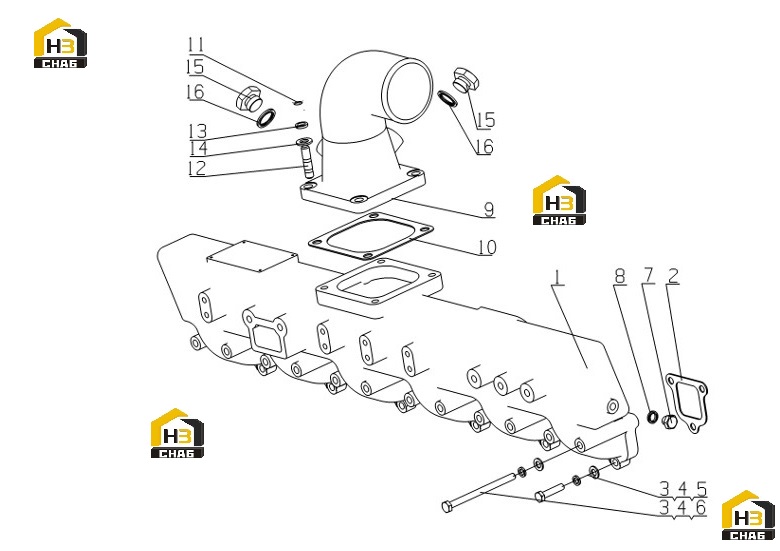

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air intake manifold

Каталожный номер:L38DA-1008101A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Air intake manifold spacer

Каталожный номер:L3000-1008011

Комплект:6

Примечание:EWP

№ на схеме:3

Наименование:Washer

Каталожный номер:Q40108

Комплект:18

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:Q40308

Комплект:18

Примечание:

№ на схеме:5

Наименование:Bolt M8x35

Каталожный номер:Q150B0835

Комплект:6

Примечание:

№ на схеме:6

Наименование:Bolt M8x110

Каталожный номер:Q150B08110

Комплект:12

Примечание:

№ на схеме:7

Наименование:plug M10x1

Каталожный номер:Q/YC198-10

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seal washer 10

Каталожный номер:Q/YC149-10

Комплект:1

Примечание:

№ на схеме:9

Наименование:intake manifold connection

Каталожный номер:187A-1008016

Комплект:1

Примечание:

№ на схеме:10

Наименование:intake manifold gasket

Каталожный номер:A3100-1008016

Комплект:1

Примечание:EWP

№ на схеме:11

Наименование:Nut M10

Каталожный номер:Q340B10

Комплект:4

Примечание:

№ на схеме:12

Наименование:Stud M10X30

Каталожный номер:Q1201030

Комплект:4

Примечание:

№ на схеме:13

Наименование:Lock Washer 10

Каталожный номер:Q40310

Комплект:4

Примечание:

№ на схеме:14

Наименование:Lock Washer 10

Каталожный номер:Q40110

Комплект:4

Примечание:

№ на схеме:15

Наименование:plug M20x15

Каталожный номер:Q/YC198-20

Комплект:2

Примечание:

№ на схеме:16

Наименование:combined type seal gasket 20

Каталожный номер:Q/YC149-20

Комплект:2

Примечание:
