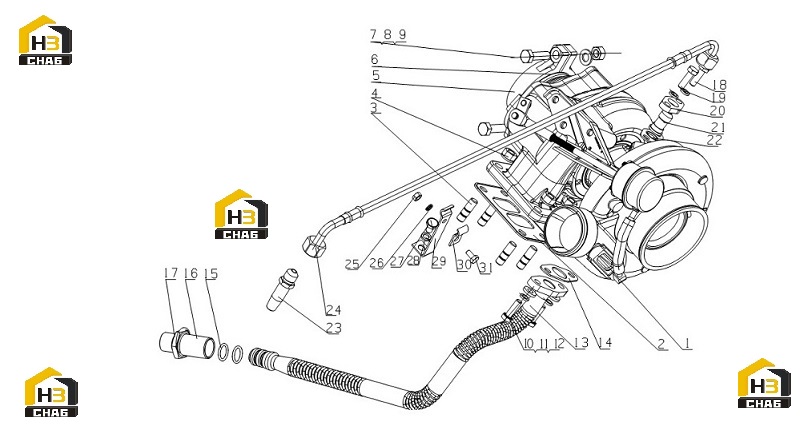

Турбокомпрессор l41aa-1118000

← Форсунка головки блока цилиндров l3100-1112000 Кран спускной 231-1305000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Turbocharger

Каталожный номер:L4100-1118100-181

Комплект:1

Примечание:

№ на схеме:2

Наименование:Turbocharger gasket

Каталожный номер:L3000-1118002

Комплект:1

Примечание:EWP

№ на схеме:3

Наименование:Stud bolt

Каталожный номер:L3000-1118011

Комплект:4

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:M3000-1118206B

Комплект:4

Примечание:

№ на схеме:5

Наименование:Rear circlip of turbine

Каталожный номер:G0100-1118072C

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:G0100-1118073A

Комплект:1

Примечание:EWP

№ на схеме:7

Наименование:Bolt M10X35

Каталожный номер:Q150B1035TF2

Комплект:2

Примечание:

№ на схеме:8

Наименование:Lock Washer 10

Каталожный номер:Q40110

Комплект:2

Примечание:

№ на схеме:9

Наименование:Nut M10

Каталожный номер:Q340B10

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:6105Q-3509013

Комплект:2

Примечание:

№ на схеме:11

Наименование:Lock Washer 8

Каталожный номер:Q40308

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt M8X25

Каталожный номер:Q150B0825TF2

Комплект:2

Примечание:

№ на схеме:13

Наименование:#N/A

Каталожный номер:L3002-1118340C

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:M3600-1118301

Комплект:1

Примечание:EWP

№ на схеме:15

Наименование:O-ring 2.65X17

Каталожный номер:YC208-B01700F

Комплект:2

Примечание:EWP

№ на схеме:16

Наименование:Oil return union bolt

Каталожный номер:475D-1002071A

Комплект:1

Примечание:

№ на схеме:17

Наименование:Seal ring 24

Каталожный номер:Q/YC149-24

Комплект:1

Примечание:EWP

№ на схеме:18

Наименование:Bolt M8X25

Каталожный номер:Q150B0825TF2

Комплект:2

Примечание:

№ на схеме:19

Наименование:Lock Washer 8

Каталожный номер:Q40308

Комплект:2

Примечание:

№ на схеме:20

Наименование:Flange

Каталожный номер:475D-1118022

Комплект:1

Примечание:

№ на схеме:21

Наименование:Turbocharger oil inlet joint

Каталожный номер:475D-1118021

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:150-1118031B

Комплект:1

Примечание:EWP

№ на схеме:23

Наименование:Oil inlet joint, turbocharger

Каталожный номер:475D-1013019B

Комплект:1

Примечание:

№ на схеме:24

Наименование:Turbocharger oil inlet hose

Каталожный номер:B4000-1118030

Комплект:1

Примечание:

№ на схеме:25

Наименование:Nut M6

Каталожный номер:Q340B06

Комплект:1

Примечание:

№ на схеме:26

Наименование:Washer 6

Каталожный номер:Q40306

Комплект:1

Примечание:

№ на схеме:27

Наименование:bolt M8X12

Каталожный номер:Q150B0812

Комплект:1

Примечание:

№ на схеме:28

Наименование:Lock Washer 8

Каталожный номер:Q40308

Комплект:1

Примечание:

№ на схеме:29

Наименование:Clamp II

Каталожный номер:B3000-1118062

Комплект:1

Примечание:

№ на схеме:30

Наименование:Clamp I

Каталожный номер:B3000-1118061

Комплект:1

Примечание:

№ на схеме:31

Наименование:bolt M6X12

Каталожный номер:Q150B0612

Комплект:1

Примечание:
