Топливопровод в сборе l38da-1104000

← Радиатор масляный и крышка теплообменника l3000-1013000c Фильтр топливный в сборе l3100-1105000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

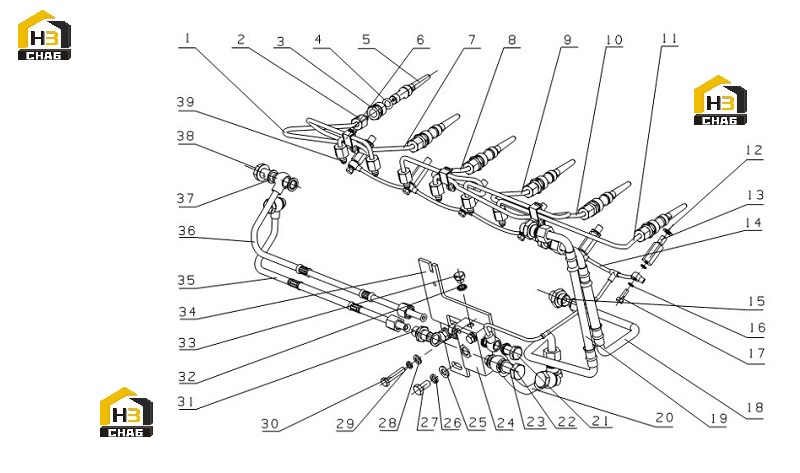

№ на схеме:1

Наименование:No.1cylinder high pressure pipe

Каталожный номер:L3100-11041A0B

Комплект:1

Примечание:EWP

№ на схеме:2

Наименование:joint pipe nut

Каталожный номер:150-1104017A

Комплект:12

Примечание:

№ на схеме:3

Наименование:connecting pipe bolt

Каталожный номер:L3000-1104131

Комплект:6

Примечание:

№ на схеме:4

Наименование:O-ring 10.69x3.5

Каталожный номер:L3000-1104129

Комплект:6

Примечание:EWP

№ на схеме:5

Наименование:high pressure connector

Каталожный номер:L3000-1104120A

Комплект:6

Примечание:

№ на схеме:6

Наименование:clamp fixed assembly

Каталожный номер:330-1104080

Комплект:3

Примечание:

№ на схеме:7

Наименование:No.2cylinder high pressure pipe

Каталожный номер:L3100-11041B0B

Комплект:1

Примечание:EWP

№ на схеме:8

Наименование:No.3cylinder high pressure pipe

Каталожный номер:L3100-11041C0B

Комплект:1

Примечание:EWP

№ на схеме:9

Наименование:No.4cylinder high pressure pipe

Каталожный номер:L3100-11041D0B

Комплект:1

Примечание:EWP

№ на схеме:10

Наименование:No.5cylinder high pressure pipe

Каталожный номер:L3100-11041E0B

Комплект:1

Примечание:EWP

№ на схеме:11

Наименование:No.6cylinder high pressure pipe

Каталожный номер:L3100-11041F0B

Комплект:1

Примечание:EWP

№ на схеме:12

Наименование:Lock Washer 10

Каталожный номер:Q/YC901-3C10

Комплект:6

Примечание:

№ на схеме:13

Наименование:Oil return union bolt

Каталожный номер:L3000-1104041B

Комплект:6

Примечание:

№ на схеме:14

Наименование:Oil return parts

Каталожный номер:L3100-1104240

Комплект:1

Примечание:

№ на схеме:15

Наименование:connector

Каталожный номер:L3100-1104004

Комплект:4

Примечание:EWP

№ на схеме:16

Наименование:Washer

Каталожный номер:Q/YC149-6

Комплект:12

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:L3100-1112003

Комплект:6

Примечание:

№ на схеме:18

Наименование:pipe parts between fuel filter and injection pump

Каталожный номер:L3100-1104400E

Комплект:1

Примечание:

№ на схеме:19

Наименование:pipe parts between fuel filter and fuel supply pipe

Каталожный номер:L3100-1104300E

Комплект:1

Примечание:

№ на схеме:20

Наименование:pipe parts between fuel distributor and fuel supply pipe

Каталожный номер:L3100-1104B00D

Комплект:1

Примечание:

№ на схеме:21

Наименование:link bolt M14x1.5

Каталожный номер:Q/YC901-1C1415

Комплект:6

Примечание:

№ на схеме:22

Наименование:Seal washer 14

Каталожный номер:Q/YC149-14

Комплект:12

Примечание:EWP

№ на схеме:23

Наименование:link bolt M16x1.5

Каталожный номер:Q/YC901-1C1615

Комплект:2

Примечание:

№ на схеме:24

Наименование:fuel distributor

Каталожный номер:L3100-1104541A

Комплект:1

Примечание:

№ на схеме:25

Наименование:Lock Washer 10

Каталожный номер:Q40110

Комплект:2

Примечание:

№ на схеме:26

Наименование:Lock Washer 10

Каталожный номер:Q40310

Комплект:2

Примечание:

№ на схеме:27

Наименование:bolt M10x20

Каталожный номер:Q150B1020

Комплект:2

Примечание:

№ на схеме:28

Наименование:Lock Washer 8

Каталожный номер:Q40108

Комплект:2

Примечание:

№ на схеме:29

Наименование:Lock Washer 8

Каталожный номер:Q40308

Комплект:2

Примечание:

№ на схеме:30

Наименование:bolt M8x40

Каталожный номер:Q150B0840

Комплект:2

Примечание:EWP

№ на схеме:31

Наименование:Union joint

Каталожный номер:G5800-1104001B

Комплект:2

Примечание:

№ на схеме:32

Наименование:Seal washer 10

Каталожный номер:Q/YC149-10

Комплект:1

Примечание:EWP

№ на схеме:33

Наименование:plug M10x1

Каталожный номер:Q/YC198-10

Комплект:1

Примечание:

№ на схеме:34

Наименование:fuel distributor bracket

Каталожный номер:L3100-1104504C

Комплект:1

Примечание:

№ на схеме:35

Наименование:fuel pump overflow pipe parts

Каталожный номер:L3100-1104A00D

Комплект:1

Примечание:

№ на схеме:36

Наименование:pipe parts between injection pump and fuel distributor

Каталожный номер:L3100-1104700D

Комплект:1

Примечание:

№ на схеме:37

Наименование:Seal ring 16

Каталожный номер:Q/YC149-16

Комплект:10

Примечание:EWP

№ на схеме:38

Наименование:spillover valve

Каталожный номер:L3100-1111090A

Комплект:1

Примечание:EWP

№ на схеме:39

Наименование:jacket

Каталожный номер:JB/T6014

Комплект:12

Примечание:EWP
