Поддон масляный в сборе l30ya-1009000

← Комплектующие выпускного коллектора l3002-1008200 Патрубок маслозаборный l30ya-1010000 →

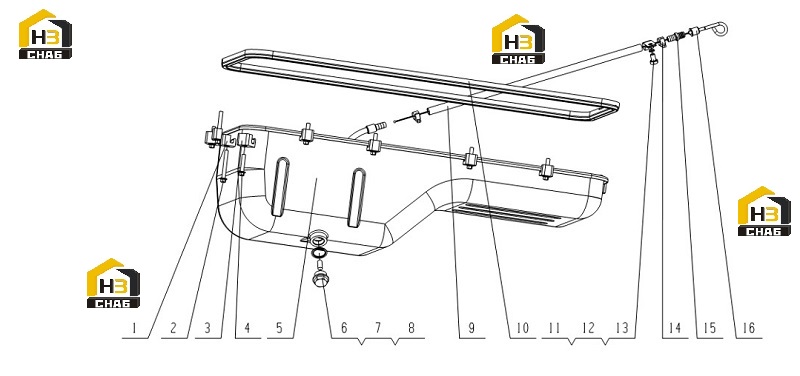

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil sump press block

Каталожный номер:M3000-1009002

Комплект:10

Примечание:

№ на схеме:2

Наименование:Bolt M8x65

Каталожный номер:Q1840865TF2

Комплект:2

Примечание:

№ на схеме:3

Наименование:Oil sump press block

Каталожный номер:L3000-1009002

Комплект:3

Примечание:

№ на схеме:4

Наименование:Bolt M8x40

Каталожный номер:Q1840840TF2

Комплект:11

Примечание:

№ на схеме:5

Наименование:Oil sump weldment

Каталожный номер:L30YA-1009040A

Комплект:1

Примечание:

№ на схеме:6

Наименование:Seal washer 27

Каталожный номер:Q/YC149-27

Комплект:1

Примечание:

№ на схеме:7

Наименование:Oil drain plug magnet

Каталожный номер:6105Q-1009032A

Комплект:1

Примечание:

№ на схеме:8

Наименование:Oil drain plug

Каталожный номер:6105Q-1009031C

Комплект:1

Примечание:

№ на схеме:9

Наименование:Nylon pipe

Каталожный номер:383-1002082

Комплект:1

Примечание:

№ на схеме:10

Наименование:Oil sump washer

Каталожный номер:L3000-1009001

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pipe clamp

Каталожный номер:151-1002082

Комплект:1

Примечание:

№ на схеме:12

Наименование:Lock Washer 8

Каталожный номер:Q40308

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M8x16

Каталожный номер:Q150B0816

Комплект:1

Примечание:

№ на схеме:14

Наименование:Loop hoop

Каталожный номер:Q67616

Комплект:2

Примечание:

№ на схеме:15

Наименование:Oil dipstick seat

Каталожный номер:155-1009043B

Комплект:1

Примечание:

№ на схеме:16

Наименование:Oil dipstick weldment

Каталожный номер:L3002-1009080B

Комплект:1

Примечание:
