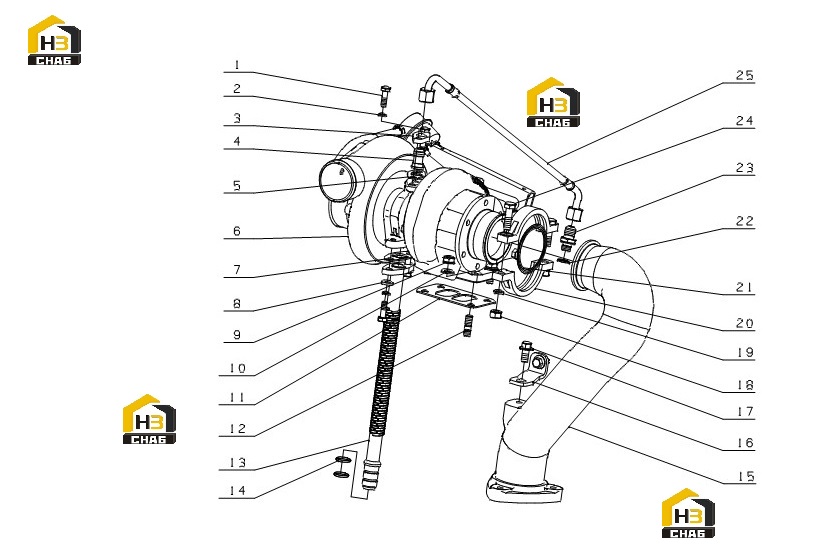

Турбокомпрессор j5600-1118000

← Форсунка топливная j5600-1112000 Кран водяной спускной 631-1305000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8x25

Каталожный номер:Q150B0825TF2

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:4

Примечание:

№ на схеме:3

Наименование:Flange

Каталожный номер:475D-1118022

Комплект:1

Примечание:

№ на схеме:4

Наименование:Turbocharger oil inlet joint

Каталожный номер:475D-1118021

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:150-1118031B

Комплект:1

Примечание:EWP

№ на схеме:6

Наименование:Turbocharger

Каталожный номер:J5600-1118100-135

Комплект:1

Примечание:Optional

№ на схеме:7

Наименование:Washer

Каталожный номер:B3000-1118041

Комплект:1

Примечание:EWP

№ на схеме:8

Наименование:Washer

Каталожный номер:6105Q-3509013

Комплект:2

Примечание:

№ на схеме:9

Наименование:Nut

Каталожный номер:M3000-1008206A

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:4

Примечание:

№ на схеме:11

Наименование:Turbocharger gasket

Каталожный номер:L3000-1118002

Комплект:1

Примечание:

№ на схеме:12

Наименование:Stud

Каталожный номер:L3000-1118011

Комплект:4

Примечание:

№ на схеме:13

Наименование:Turbocharger oil return pipe

Каталожный номер:L3002-1118340B

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring 2.65x17

Каталожный номер:YC208-B01700F

Комплект:2

Примечание:EWP

№ на схеме:15

Наименование:Turbine rear Exhaust pipe

Каталожный номер:J5600-1008203

Комплект:0

Примечание:

№ на схеме:16

Наименование:Bracket

Каталожный номер:J5600-1008212

Комплект:0

Примечание:

№ на схеме:17

Наименование:Bracket

Каталожный номер:Q1841020

Комплект:0

Примечание:M10X20

№ на схеме:18

Наименование:Nut M10

Каталожный номер:Q340B10

Комплект:0

Примечание:

№ на схеме:19

Наименование:Lock Washer 10

Каталожный номер:Q40310

Комплект:0

Примечание:

№ на схеме:20

Наименование:Turbine rear circlip

Каталожный номер:G0100-1118072C

Комплект:2

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:G0100-1118073A

Комплект:1

Примечание:EWP

№ на схеме:22

Наименование:Seal washer 14

Каталожный номер:Q/YC149-14

Комплект:1

Примечание:EWP

№ на схеме:23

Наименование:Oil intake hose joint

Каталожный номер:A30-1118021

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M10x35

Каталожный номер:Q150B1035

Комплект:2

Примечание:

№ на схеме:25

Наименование:Turbocharger oil inlet hose

Каталожный номер:B4000-1118030

Комплект:1

Примечание:
