Компрессор пневматический в сборе j6000-3509000

← Насос рулевого управления в сборе a3000-3407000 Генератор j5600-3701000 →

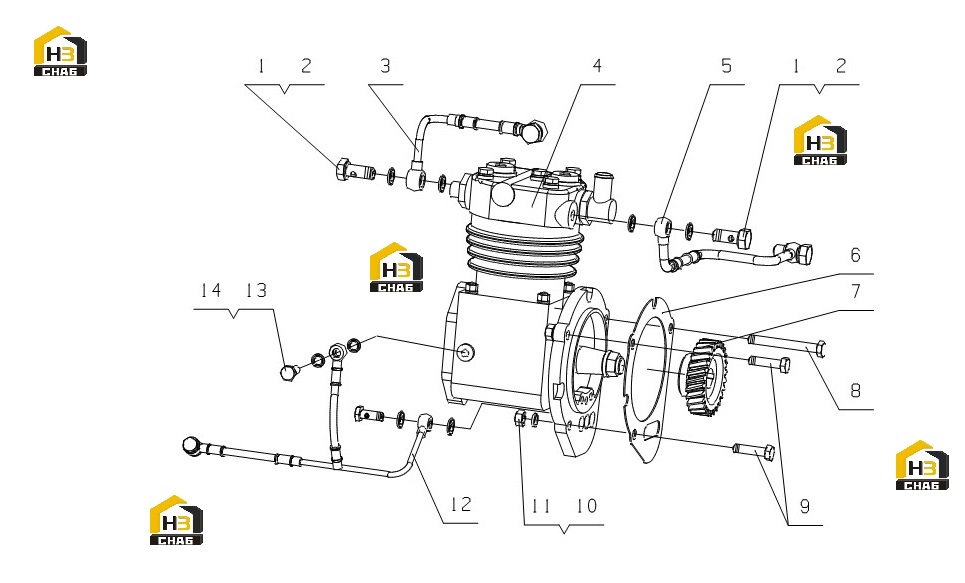

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt with water hole

Каталожный номер:6QA6-1307017

Комплект:4

Примечание:

№ на схеме:2

Наименование:Seal washer 14

Каталожный номер:Q/YC149-14

Комплект:8

Примечание:EWP

№ на схеме:3

Наименование:Air compressor backwater pipe assembly

Каталожный номер:A3000-3509024

Комплект:1

Примечание:

№ на схеме:4

Наименование:Air compressor

Каталожный номер:A440B-3509100

Комплект:1

Примечание:

№ на схеме:5

Наименование:Water inlet pipe, air compressor

Каталожный номер:A3100-3509005

Комплект:1

Примечание:

№ на схеме:6

Наименование:Air compressor gasket

Каталожный номер:L3000-3509009

Комплект:1

Примечание:EWP

№ на схеме:7

Наименование:Air compressor gear

Каталожный номер:A3000-3509018

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M10x85

Каталожный номер:Q150B1085

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M10x40

Каталожный номер:Q150B1040

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:3

Примечание:

№ на схеме:11

Наименование:Nut M10

Каталожный номер:Q340B10

Комплект:3

Примечание:

№ на схеме:12

Наименование:Oil intake pipe assy. of air compressor

Каталожный номер:A3515-3509240

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt with oil hole

Каталожный номер:M3000-1002701A

Комплект:3

Примечание:

№ на схеме:14

Наименование:Seal washer 10

Каталожный номер:Q/YC149-10

Комплект:6

Примечание:
