Термостат в сборе j540d-1306000/08

← Клапан сливной в сборе 631-1305000/08 Насос водяной в сборе j4tla-1307000/06 →

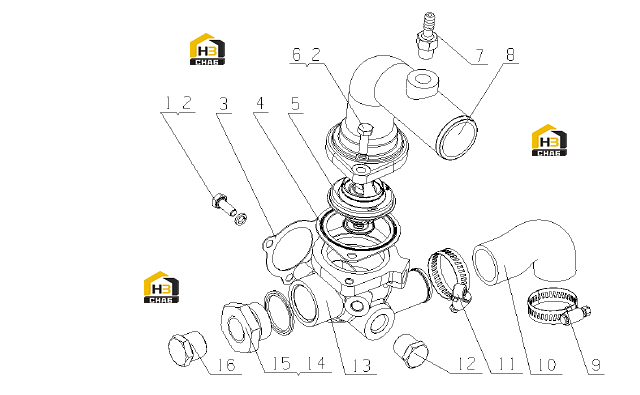

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8X20

Каталожный номер:Q150B0820

Комплект:3

Примечание:

№ на схеме:2

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:5

Примечание:

№ на схеме:3

Наименование:Thermostat pedestal gasket

Каталожный номер:B8701-1306006

Комплект:1

Примечание:EWP

№ на схеме:4

Наименование:Thermostat pedestal gasket

Каталожный номер:6105Q-1306006

Комплект:1

Примечание:EWP

№ на схеме:5

Наименование:Thermostat

Каталожный номер:L33QA-1306004C

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M8X25

Каталожный номер:Q150B0825

Комплект:2

Примечание:

№ на схеме:7

Наименование:Air bleeder pipe joint

Каталожный номер:291-1306028 A

Комплект:1

Примечание:

№ на схеме:8

Наименование:Thermostat cover

Каталожный номер:397-1303011

Комплект:1

Примечание:

№ на схеме:9

Наименование:Loop hoop 45

Каталожный номер:Q67645

Комплект:2

Примечание:

№ на схеме:10

Наименование:Water return rubber pipe

Каталожный номер:J3601-1306005A

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw plug NPT 1/4

Каталожный номер:Q61902

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw plug NPT 1/2

Каталожный номер:Q618B04

Комплект:1

Примечание:

№ на схеме:13

Наименование:Thermostat seat

Каталожный номер:J540A-1306003B

Комплект:1

Примечание:

№ на схеме:14

Наименование:Adjusting joint

Каталожный номер:G4607-1306008B

Комплект:1

Примечание:

№ на схеме:15

Наименование:Compound seal washer 36

Каталожный номер:Q/YC149-36

Комплект:1

Примечание:EWP

№ на схеме:16

Наименование:Screw plug NPT 3/4

Каталожный номер:Q618B06

Комплект:1

Примечание:

№ на схеме:16.1

Наименование:Screw plug NPT 3/8

Каталожный номер:Q618B03

Комплект:1

Примечание:
