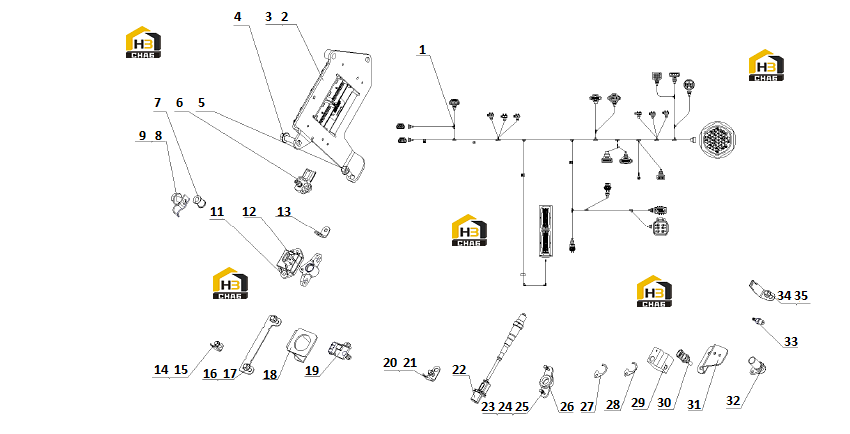

Система управления в сборе j3esb-3823000/03

← Датчик давления масла j3601-3800000/03 Шильдик g4rya-3904000/01 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wiring harness parts

Каталожный номер:J3HG1-3823250

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:-

Каталожный номер:LNDMB-3823271

Комплект:1

Примечание:

№ на схеме:1.2

Наименование:-

Каталожный номер:J3HD8-382327P

Комплект:1

Примечание:

№ на схеме:1.3

Наименование:-

Каталожный номер:J3HF2-382327N

Комплект:1

Примечание:

№ на схеме:2

Наименование:Controlling subassembly

Каталожный номер:J3E60-3823350

Комплект:1

Примечание:

№ на схеме:3

Наименование:ECU block

Каталожный номер:J4S00-3823360A

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M12X35

Каталожный номер:Q1841235

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M12X20

Каталожный номер:Q1841220

Комплект:1

Примечание:

№ на схеме:6

Наименование:Temperature & pressure sensor

Каталожный номер:G2100-3823140

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sleeve

Каталожный номер:A3000-1111048

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M10X20

Каталожный номер:Q1841020

Комплект:1

Примечание:

№ на схеме:9

Наименование:clip

Каталожный номер:D0305-3509042

Комплект:1

Примечание:

№ на схеме:11

Наименование:Atmosphere Environment Sensor

Каталожный номер:J5700-3823110

Комплект:1

Примечание:

№ на схеме:12

Наименование:Crankshaft speed sensor supporter

Каталожный номер:J4ADA-3823178

Комплект:1

Примечание:

№ на схеме:13

Наименование:Wire clamp V

Каталожный номер:E2100-3823204

Комплект:3

Примечание:

№ на схеме:14

Наименование:Main wiring harness bracket (I)

Каталожный номер:W3100-3823021

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M6X15

Каталожный номер:Q1840615

Комплект:5

Примечание:

№ на схеме:16

Наименование:Bolt M8X16

Каталожный номер:Q1840816

Комплект:12

Примечание:

№ на схеме:17

Наименование:Wire clamp I

Каталожный номер:J2000-3823201

Комплект:2

Примечание:

№ на схеме:18

Наименование:Wire clamp II

Каталожный номер:J4R00-3823202

Комплект:1

Примечание:

№ на схеме:19

Наименование:pressure sensor

Каталожный номер:J3C00-3823140A

Комплект:1

Примечание:

№ на схеме:20

Наименование:Branch wiring harness bracket I

Каталожный номер:J5600-3823031A

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M6X12

Каталожный номер:Q1840612

Комплект:2

Примечание:

№ на схеме:22

Наименование:sensor

Каталожный номер:MY100-38231L0

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M4X16

Каталожный номер:Q150B0416

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer 4

Каталожный номер:Q40104

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer 4

Каталожный номер:Q40304

Комплект:2

Примечание:

№ на схеме:26

Наименование:Oil compressor sensor

Каталожный номер:L4700-38231G0

Комплект:1

Примечание:

№ на схеме:27

Наименование:Adjusting gasket of speed sensor bracket I

Каталожный номер:J5600-3800311

Комплект:1

Примечание:

№ на схеме:28

Наименование:Adjusting gasket of speed sensor bracket II

Каталожный номер:J5600-3800312

Комплект:1

Примечание:

№ на схеме:29

Наименование:Negative pressure Sensor seat

Каталожный номер:LND00-3823142

Комплект:1

Примечание:

№ на схеме:30

Наименование:Water temperature sensor

Каталожный номер:G2100-3823180

Комплект:1

Примечание:

№ на схеме:31

Наименование:Negative pressure Sensor seat support

Каталожный номер:J4R00-3823148

Комплект:1

Примечание:

№ на схеме:32

Наименование:Crankshaft speed sensor

Каталожный номер:G2100-3823170

Комплект:1

Примечание:

№ на схеме:33

Наименование:Joint

Каталожный номер:G4200-1008013

Комплект:1

Примечание:

№ на схеме:34

Наименование:Wire clamp IV

Каталожный номер:K6100-3823204

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bolt M6X30

Каталожный номер:Q1840630

Комплект:4

Примечание:
