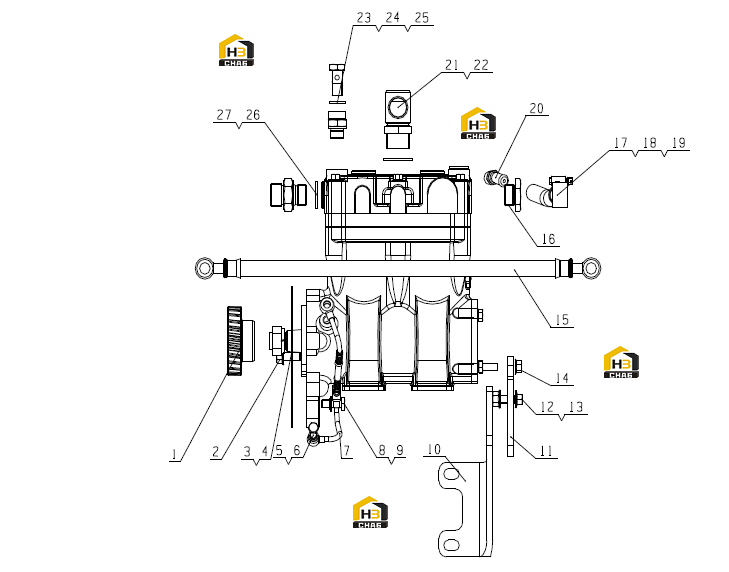

Компрессор пневматический в сборе j3fsc-3509000/01

← Насос рулевого управления в сборе j4vsa-3407000/01 Генератор j4tla-3701000/04 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air compressor gear

Каталожный номер:J4X00-3509001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M10X22

Каталожный номер:Q1841022TF2

Комплект:3

Примечание:

№ на схеме:3

Наименование:Air compressor gasket

Каталожный номер:J4X00-3509009

Комплект:1

Примечание:

№ на схеме:4

Наименование:Air compressor

Каталожный номер:J4X00-3509100

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hollow bolt for oil

Каталожный номер:M3000-1002701

Комплект:2

Примечание:

№ на схеме:6

Наименование:Compound seal washer 10

Каталожный номер:Q/YC149-10

Комплект:4

Примечание:

№ на схеме:7

Наименование:Lubricant pipe, air compressor

Каталожный номер:J3C00-3509240

Комплект:1

Примечание:

№ на схеме:8

Наименование:Compound seal washer 8

Каталожный номер:Q/YC149-8

Комплект:2

Примечание:

№ на схеме:9

Наименование:Pipe connecting bolt

Каталожный номер:6105Q-1007073

Комплект:1

Примечание:

№ на схеме:10

Наименование:Support plate

Каталожный номер:J4X00-3509032

Комплект:1

Примечание:

№ на схеме:11

Наименование:Support plate

Каталожный номер:J4X00-3509016

Комплект:1

Примечание:

№ на схеме:12

Наименование:Nut M10

Каталожный номер:Q32010

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt M10X30

Каталожный номер:Q1841030TF2

Комплект:2

Примечание:

№ на схеме:14

Наименование:Nut M8

Каталожный номер:Q32008

Комплект:2

Примечание:

№ на схеме:15

Наименование:Water inlet rubber pipe, air compressor

Каталожный номер:373-3509001

Комплект:1

Примечание:

№ на схеме:16

Наименование:Air compressor plug

Каталожный номер:E0300-3509015

Комплект:1

Примечание:

№ на схеме:17

Наименование:Joint I

Каталожный номер:J3C00-3509031

Комплект:1

Примечание:

№ на схеме:18

Наименование:Loop hoop 22

Каталожный номер:Q67622

Комплект:2

Примечание:

№ на схеме:19

Наименование:Water inlet rubber pipe, air compressor

Каталожный номер:J3C00-3509005

Комплект:1

Примечание:

№ на схеме:20

Наименование:Water pipe joint II

Каталожный номер:B3000-3509005

Комплект:1

Примечание:

№ на схеме:20.1

Наименование:Hollow bolt for water

Каталожный номер:M6000-3509007

Комплект:1

Примечание:

№ на схеме:20.2

Наименование:Compound seal washer 18

Каталожный номер:Q/YC149-18

Комплект:2

Примечание:

№ на схеме:21

Наименование:Air compressor intake joint subassembly

Каталожный номер:G600E-3509060

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer 10

Каталожный номер:Q/YC901-3C30

Комплект:1

Примечание:30

№ на схеме:23

Наименование:Joint

Каталожный номер:G601C-3509031

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pipe connecting bolt

Каталожный номер:6QA6-1307017

Комплект:2

Примечание:

№ на схеме:25

Наименование:Compound seal washer 14

Каталожный номер:Q/YC149-14

Комплект:4

Примечание:

№ на схеме:26

Наименование:Air compressor outtake joint

Каталожный номер:G5BAC-3509008

Комплект:1

Примечание:

№ на схеме:27

Наименование:Sealing spacer

Каталожный номер:G4606-3509014

Комплект:2

Примечание:
