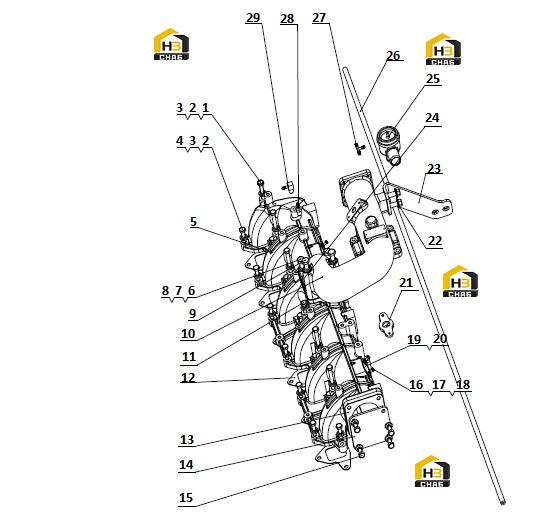

Комплектующие впускного коллектора j4r00-1008100/07&j3c00-1008500/03

← Узел клапанного механизма в сборе j3c00-1007000/01 Коллектор выпускной j3601-1008200/01 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8X120

Каталожный номер:Q150B08120TF2

Комплект:5

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:6105Q-3509013

Комплект:22

Примечание:

№ на схеме:3

Наименование:Lock Washer 8

Каталожный номер:Q40308

Комплект:22

Примечание:

№ на схеме:4

Наименование:Bolt M8X32

Каталожный номер:Q150B0832TF2

Комплект:12

Примечание:

№ на схеме:5

Наименование:Air intake manifold

Каталожный номер:J4R00-1008101A

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M10X35

Каталожный номер:Q150B1035

Комплект:2

Примечание:

№ на схеме:7

Наименование:Lock Washer 10

Каталожный номер:Q40110

Комплект:4

Примечание:

№ на схеме:8

Наименование:Lock Washer 10

Каталожный номер:Q40310

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bolt M10X100

Каталожный номер:Q150B10100

Комплект:2

Примечание:

№ на схеме:10

Наименование:Intake manifold

Каталожный номер:J4S00-1008102

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M8X100

Каталожный номер:Q150B08110TF2

Комплект:1

Примечание:

№ на схеме:12

Наименование:Intake gasket

Каталожный номер:J3A00-1008104

Комплект:2

Примечание:EWP

№ на схеме:13

Наименование:Intake gasket

Каталожный номер:J4A00-1008105

Комплект:1

Примечание:EWP

№ на схеме:14

Наименование:cover plate

Каталожный номер:J4R00-1008108

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M8X32

Каталожный номер:Q150B0822

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bolt M4X14

Каталожный номер:Q150B0414

Комплект:4

Примечание:

№ на схеме:17

Наименование:Lock Washer 4

Каталожный номер:Q40204

Комплект:4

Примечание:

№ на схеме:18

Наименование:Lock Washer 4

Каталожный номер:Q40304

Комплект:4

Примечание:

№ на схеме:19

Наименование:cover plate gasket

Каталожный номер:G2000-1008119

Комплект:2

Примечание:EWP

№ на схеме:20

Наименование:cover plate

Каталожный номер:G2200-1008118

Комплект:2

Примечание:

№ на схеме:21

Наименование:Environment sensor seat

Каталожный номер:G6800-1008012

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M10X20

Каталожный номер:Q1841020

Комплект:4

Примечание:

№ на схеме:23

Наименование:intake pipe bracket

Каталожный номер:J4S00-1008117

Комплект:1

Примечание:

№ на схеме:24

Наименование:intake pipe gasket

Каталожный номер:J4R00-1008105

Комплект:1

Примечание:EWP

№ на схеме:25

Наименование:Anti-surge valve

Каталожный номер:G5900-1008040

Комплект:2

Примечание:

№ на схеме:26

Наименование:Anti-surge valve ventilation hose

Каталожный номер:G5900-1008019

Комплект:3

Примечание:

№ на схеме:27

Наименование:Joint

Каталожный номер:G5900-1008014

Комплект:1

Примечание:

№ на схеме:28

Наименование:Ventilation hose

Каталожный номер:G4200-1008013

Комплект:1

Примечание:

№ на схеме:29

Наименование:Pressure regulator pressure compensation joint

Каталожный номер:G3900-1113031

Комплект:1

Примечание:
