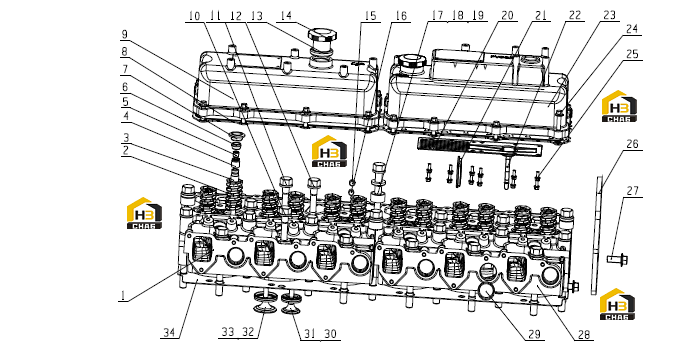

Головка блока цилиндров в сборе j3ema-1003000/03

← Детали корпуса редуктора j3fsa-1002200/04 Шатун поршня в сборе j3d00-1004000/04 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Front cylinder head

Каталожный номер:J3D00-1003181

Комплект:1

Примечание:

№ на схеме:2

Наименование:Valve rod oil seal

Каталожный номер:A3000-1003106

Комплект:12

Примечание:

№ на схеме:3

Наименование:Valve guide pipe

Каталожный номер:J2000-1003172

Комплект:12

Примечание:

№ на схеме:4

Наименование:Valve rod oil seal

Каталожный номер:M6600-1003105

Комплект:12

Примечание:

№ на схеме:5

Наименование:Valve clip

Каталожный номер:150-1007021E

Комплект:24

Примечание:EWP

№ на схеме:6

Наименование:Spring sit

Каталожный номер:150-1007019D

Комплект:12

Примечание:EWP

№ на схеме:7

Наименование:Exhaust valve spring sit

Каталожный номер:D30-1003107

Комплект:12

Примечание:EWP

№ на схеме:8

Наименование:Cylinder cover gasket

Каталожный номер:J2000-1003201

Комплект:2

Примечание:

№ на схеме:9

Наименование:Front cylinder cover

Каталожный номер:J2200-1003206

Комплект:1

Примечание:EWP

№ на схеме:10

Наименование:Cylinder head short bolt (II)

Каталожный номер:330-1003018B

Комплект:6

Примечание:

№ на схеме:11

Наименование:Cylinder head short bolt

Каталожный номер:330-1003014B

Комплект:6

Примечание:

№ на схеме:12

Наименование:Cylinder head bolt

Каталожный номер:330-1003012B

Комплект:8

Примечание:

№ на схеме:13

Наименование:Oil adding cover component

Каталожный номер:150-1003041F

Комплект:2

Примечание:

№ на схеме:14

Наименование:Seal washer

Каталожный номер:150-1003043C

Комплект:2

Примечание:

№ на схеме:15

Наименование:Aluminum plug (2)

Каталожный номер:6105QA-1003087

Комплект:6

Примечание:EWP

№ на схеме:16

Наименование:Aluminum plug (1)

Каталожный номер:6105QA-1003086

Комплект:6

Примечание:

№ на схеме:17

Наименование:Cylinder head bolt (long)

Каталожный номер:330-1003013B

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer (II)

Каталожный номер:6105QA-1003017F

Комплект:4

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:6105QA-1003017D

Комплект:4

Примечание:

№ на схеме:20

Наименование:Cover plate

Каталожный номер:J2200-1003271A

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cover plate

Каталожный номер:J2200-1003242

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cylinder cover oil return hose

Каталожный номер:J2200-1003281

Комплект:1

Примечание:

№ на схеме:23

Наименование:Rear cylinder cover

Каталожный номер:J2200-1003207A

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M8X30

Каталожный номер:Q1840830

Комплект:16

Примечание:

№ на схеме:25

Наименование:Bolt M5X12

Каталожный номер:Q1840512

Комплект:12

Примечание:

№ на схеме:26

Наименование:Rear rear lifter

Каталожный номер:J4A00-1003037

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M12X30

Каталожный номер:Q1841230TF2

Комплект:2

Примечание:

№ на схеме:28

Наименование:Rear cylinder head

Каталожный номер:J3D00-1003191

Комплект:1

Примечание:

№ на схеме:29

Наименование:Water jacket plug

Каталожный номер:630-1003081

Комплект:12

Примечание:

№ на схеме:30

Наименование:Exhaust valve seat ring

Каталожный номер:J3D00-1003174

Комплект:6

Примечание:

№ на схеме:31

Наименование:Exhaust valve

Каталожный номер:J5300-1003103A

Комплект:6

Примечание:

№ на схеме:32

Наименование:Intake valve seat ring

Каталожный номер:J3D00-1003173

Комплект:6

Примечание:

№ на схеме:33

Наименование:Intake valve

Каталожный номер:J5300-1003111

Комплект:6

Примечание:EWP

№ на схеме:34

Наименование:Front cylinder head

Каталожный номер:J3D00-1003181

Комплект:1

Примечание:
