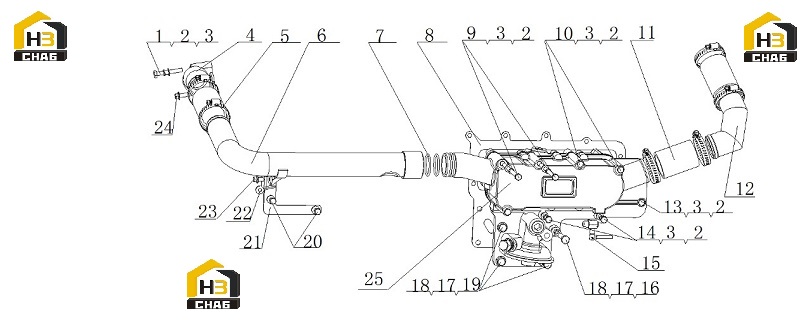

Радиатор масляный в сборе j8004-1013000.08

← Фильтр масляный в сборе j8001-1012000.03 Горловина заливная 311-1014000.05 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8X55

Каталожный номер:Q150B0855

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:10

Примечание:

№ на схеме:3

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:10

Примечание:

№ на схеме:4

Наименование:Water pipe joint

Каталожный номер:J8004-1013006

Комплект:1

Примечание:

№ на схеме:5

Наименование:Loop hoop 64

Каталожный номер:Q67664

Комплект:6

Примечание:EWP

№ на схеме:6

Наименование:Water outlet pipe weldment I

Каталожный номер:B3100-1013040B

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring 3.55X40

Каталожный номер:YC208-C04000S

Комплект:2

Примечание:EWP

№ на схеме:8

Наименование:Gasket

Каталожный номер:B3100-1013106A

Комплект:1

Примечание:EWP

№ на схеме:9

Наименование:Bolt M8X140

Каталожный номер:Q150B08140

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt M8X135

Каталожный номер:Q150B08135

Комплект:3

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:3430-1013017C

Комплект:3

Примечание:EWP

№ на схеме:12

Наименование:Oil cooler water inlet pipe welded part

Каталожный номер:B8700-1013060

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M8X22

Каталожный номер:Q150B0822

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt M8X45

Каталожный номер:Q150B0845

Комплект:2

Примечание:

№ на схеме:15

Наименование:Water drain cock

Каталожный номер:231-1305000

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M10X50

Каталожный номер:Q150B1050

Комплект:1

Примечание:

№ на схеме:17

Наименование:Lock Washer 10

Каталожный номер:Q40310

Комплект:4

Примечание:

№ на схеме:18

Наименование:Lock Washer 10

Каталожный номер:Q40110

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bolt M10X35

Каталожный номер:Q150B1035

Комплект:3

Примечание:

№ на схеме:20

Наименование:Bolt M8X30

Каталожный номер:Q150B0830

Комплект:2

Примечание:

№ на схеме:21

Наименование:Supporting plate

Каталожный номер:B3100-1013045

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:6105Q-3509013

Комплект:3

Примечание:

№ на схеме:23

Наименование:Bolt M8X15

Каталожный номер:Q1840815

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M8X30

Каталожный номер:Q1840830

Комплект:1

Примечание:

№ на схеме:25

Наименование:Oil cooler

Каталожный номер:3430-1013030C

Комплект:1

Примечание:
