Патрубок водяной трубы радиатора j8004-1303000.09

← Глушитель в сборе j80gm-1201000.01 Кран водяной спускной 631-1305000.06 →

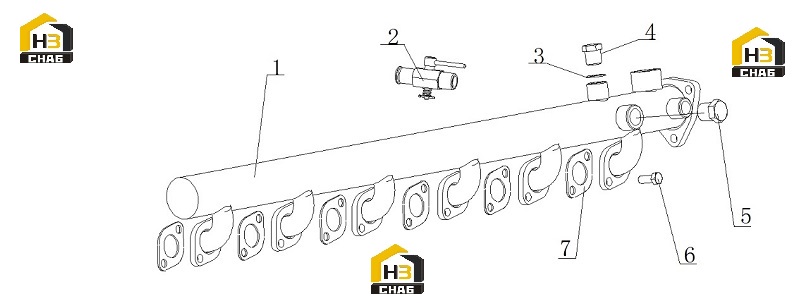

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Water outlet assembly

Каталожный номер:A3006-1303040C

Комплект:1

Примечание:

№ на схеме:2

Наименование:Warm water inlet valve subassembly

Каталожный номер:6105Q-1305100

Комплект:1

Примечание:

№ на схеме:3

Наименование:Compound seal washer

Каталожный номер:Q/YC149-14

Комплект:1

Примечание:14

№ на схеме:4

Наименование:Screw plug M14X1. 5

Каталожный номер:Q/YC198-14

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw plug NPT3/8

Каталожный номер:Q618B03

Комплект:3

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A3206-1002236

Комплект:12

Примечание:

№ на схеме:7

Наименование:Water outlet manifold gasket

Каталожный номер:6105Q-1303015

Комплект:6

Примечание:EWP
