Крепление двигателя j8ag1-1001000.02

Крепление двигателя j8ag1-1001000.02

← Шильдик заводской j8a00-3904000.01 Блок цилиндров в сборе j8ag1-1002000.01 →

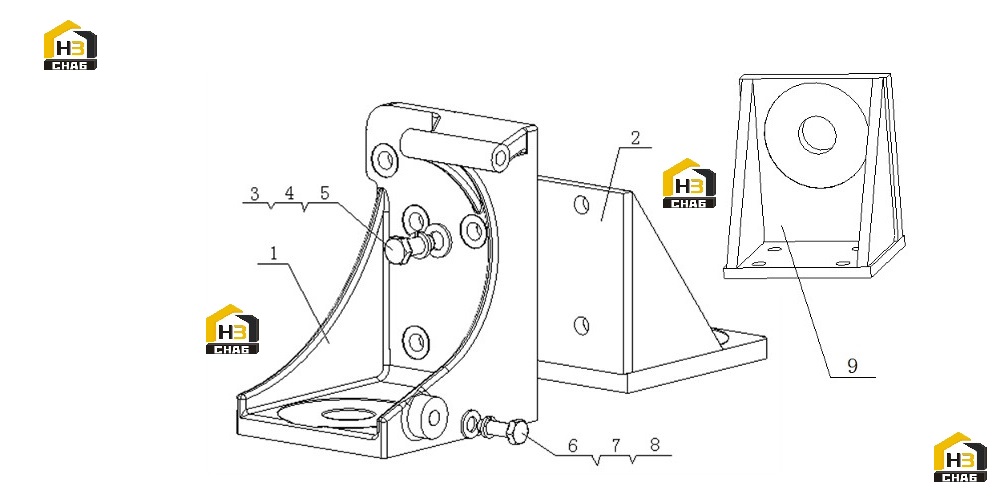

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Front left foot
Каталожный номер:J8004-1001001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Front right bracket subassembly
Каталожный номер:B7648-1001140A
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt M12X30
Каталожный номер:Q150B1230
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer 12
Каталожный номер:Q40312
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer 12
Каталожный номер:Q40112
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt M12X30
Каталожный номер:Q150B1030
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer 10
Каталожный номер:Q40310
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer 10
Каталожный номер:Q40110
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Rear left bracket subassembly
Каталожный номер:B7652-1001440
Комплект:2
Примечание:
