Коллектор впускной j8ag1-1008100.02

← Толкатель клапана в сборе j3200-1007000.07 Коллектор выпускной j80gm-1008200.01 →

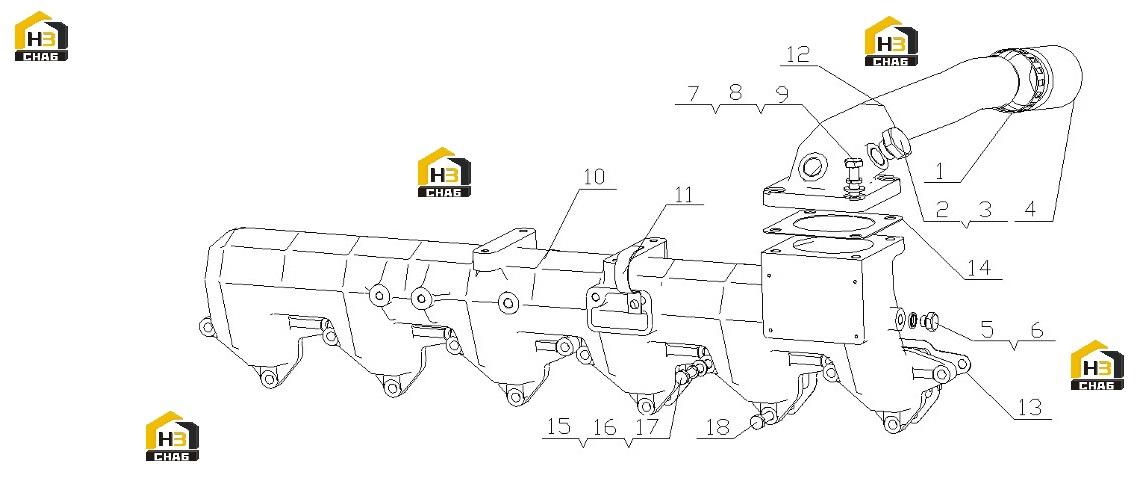

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Loop hoop 63

Каталожный номер:Q/YC147.1-63

Комплект:2

Примечание:

№ на схеме:2

Наименование:Screw plug M20X1.5

Каталожный номер:Q/YC198-20

Комплект:2

Примечание:

№ на схеме:3

Наименование:Compound seal washer 20

Каталожный номер:Q/YC149-20

Комплект:2

Примечание:EWP

№ на схеме:4

Наименование:Compressor outlet connecting hose

Каталожный номер:231-1008018B

Комплект:1

Примечание:EWP

№ на схеме:5

Наименование:Screw plug M10X1

Каталожный номер:Q/YC198-10

Комплект:1

Примечание:

№ на схеме:6

Наименование:Seal washer 10

Каталожный номер:Q/YC149-10

Комплект:2

Примечание:EWP

№ на схеме:7

Наименование:Bolt M10X28

Каталожный номер:Q150B1028

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:4

Примечание:

№ на схеме:10

Наименование:Intake manifold

Каталожный номер:J8000-1008101

Комплект:1

Примечание:

№ на схеме:11

Наименование:Oil pipe clamp

Каталожный номер:340-1013007

Комплект:1

Примечание:

№ на схеме:12

Наименование:Air intake pipe

Каталожный номер:J8000-1008102

Комплект:1

Примечание:

№ на схеме:13

Наименование:Intake syphon gasket

Каталожный номер:475D-1008014A

Комплект:1

Примечание:EWP

№ на схеме:14

Наименование:Washer

Каталожный номер:475D-1008016A

Комплект:2

Примечание:EWP

№ на схеме:15

Наименование:Bolt M8X110

Каталожный номер:Q150B08110

Комплект:6

Примечание:

№ на схеме:16

Наименование:Nut 8

Каталожный номер:Q40308

Комплект:18

Примечание:

№ на схеме:17

Наименование:Nut 8

Каталожный номер:Q40108

Комплект:18

Примечание:

№ на схеме:18

Наименование:Bolt M8X30

Каталожный номер:Q150B0830

Комплект:12

Примечание:
