Радиатор масляный в сборе

← Фильтр масляный Сапун →

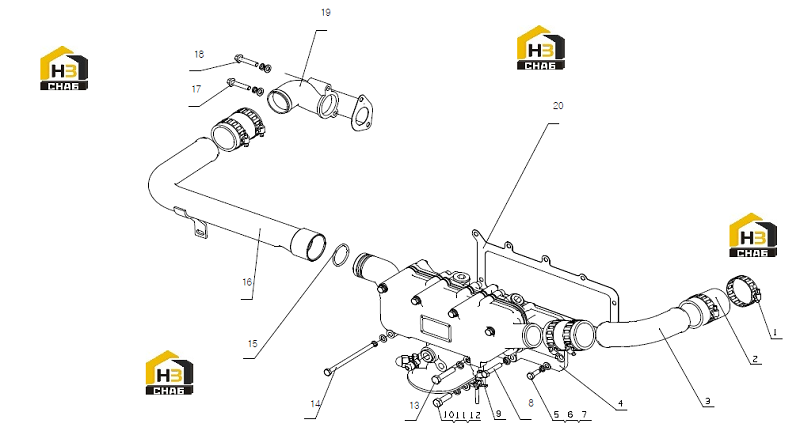

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Loop hoop 64

Каталожный номер:Q67664

Комплект:6

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:3430-1013017A

Комплект:3

Примечание:

№ на схеме:3

Наименование:Oil cooler water inlet pipe welded part

Каталожный номер:B8700-1013060

Комплект:1

Примечание:

№ на схеме:4

Наименование:Oil cooler

Каталожный номер:3430-1013030B

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M8X22

Каталожный номер:Q150B0822

Комплект:2

Примечание:

№ на схеме:6

Наименование:Lock Washer 8

Каталожный номер:Q40308

Комплект:11

Примечание:

№ на схеме:7

Наименование:Lock Washer 8

Каталожный номер:Q40108

Комплект:11

Примечание:

№ на схеме:8

Наименование:Bolt M8X45

Каталожный номер:Q150B0845

Комплект:2

Примечание:

№ на схеме:9

Наименование:Water drain cock

Каталожный номер:231-1305000

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M10X35

Каталожный номер:Q150B1035

Комплект:3

Примечание:

№ на схеме:11

Наименование:Lock Washer 10

Каталожный номер:Q40310

Комплект:4

Примечание:

№ на схеме:12

Наименование:Lock Washer 10

Каталожный номер:Q40110

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bolt M10X50

Каталожный номер:Q150B1050

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M8X135

Каталожный номер:Q150B08135

Комплект:5

Примечание:

№ на схеме:15

Наименование:O-ring 3. 55X40

Каталожный номер:YC208-C04000S

Комплект:2

Примечание:

№ на схеме:16

Наименование:Water outlet elbow pipe weldment

Каталожный номер:B3100-1013040

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M8X40

Каталожный номер:Q1840840

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M8X55

Каталожный номер:Q1840855

Комплект:1

Примечание:

№ на схеме:19

Наименование:water inlet pipe joint, engine block

Каталожный номер:3430-1013011

Комплект:1

Примечание:

№ на схеме:20

Наименование:Gasket

Каталожный номер:B3100-1013106A

Комплект:1

Примечание:
