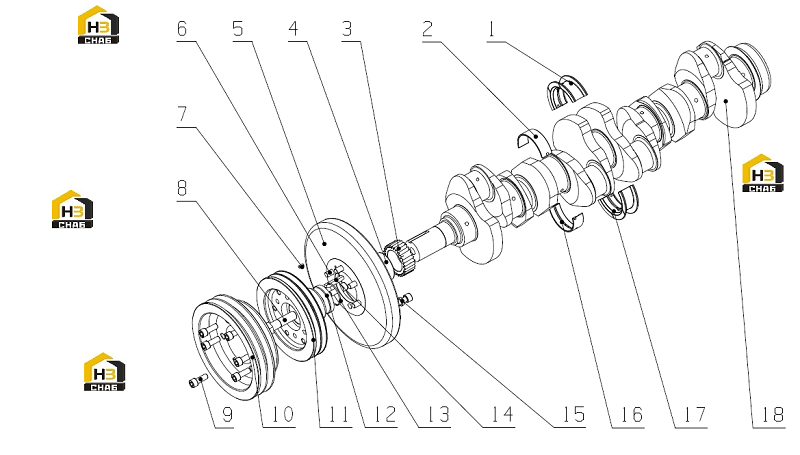

Виброгаситель коленчатого вала

← Поршень и шатун Вал распределительный в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Crankshaft thrust plate(upper)

Каталожный номер:150-1005011

Комплект:1

Примечание:

№ на схеме:2

Наименование:Crankshaft

Каталожный номер:G6000-1005001D-P

Комплект:1

Примечание:

№ на схеме:2

Наименование:Main bearing parts(blue)

Каталожный номер:150-1005014*-L

Комплект:1

Примечание:

№ на схеме:2

Наименование:Main bearing parts(red)

Каталожный номер:150-1005014*-H

Комплект:1

Примечание:

№ на схеме:2

Наименование:Crank thrust bearing parts(blue)

Каталожный номер:150-1005012*-L

Комплект:1

Примечание:

№ на схеме:2

Наименование:Crank thrust bearing parts(red)

Каталожный номер:150-1005012*-H

Комплект:1

Примечание:

№ на схеме:2

Наименование:Main bearing bushing (upper)

Каталожный номер:150-1005013A

Комплект:1

Примечание:

№ на схеме:3

Наименование:Crankshaft timing gear

Каталожный номер:G6000-1005016

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pulley separating sleeve

Каталожный номер:G6000-1005017

Комплект:1

Примечание:

№ на схеме:5

Наименование:Silicone vibration damper

Каталожный номер:294-1005040

Комплект:1

Примечание:

№ на схеме:6

Наименование:ScrewM12X35

Каталожный номер:Q218B1235TF2

Комплект:6

Примечание:

№ на схеме:7

Наименование:Pin6X12

Каталожный номер:YC24-B0612

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt3/4-16X2.75-2A

Каталожный номер:304912 S36

Комплект:1

Примечание:

№ на схеме:9

Наименование:BoltM12X70

Каталожный номер:Q1841270TF2

Комплект:6

Примечание:

№ на схеме:10

Наименование:Pulley ring

Каталожный номер:G3323-1005034

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pulley

Каталожный номер:294-1005031

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plate

Каталожный номер:150-1005019

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring 2.65X50

Каталожный номер:YC208-B05000F

Комплект:1

Примечание:

№ на схеме:14

Наименование:Taper key

Каталожный номер:G6000-1005018

Комплект:1

Примечание:

№ на схеме:15

Наименование:Small washer

Каталожный номер:294-1005032

Комплект:6

Примечание:

№ на схеме:16

Наименование:Main bearing (lower)

Каталожный номер:150-1005014A

Комплект:6

Примечание:

№ на схеме:17

Наименование:Crankshaft thrust plate(lower)

Каталожный номер:150-1005012A

Комплект:6

Примечание:

№ на схеме:18

Наименование:Crankshaft

Каталожный номер:G6000-1005015

Комплект:1

Примечание:
