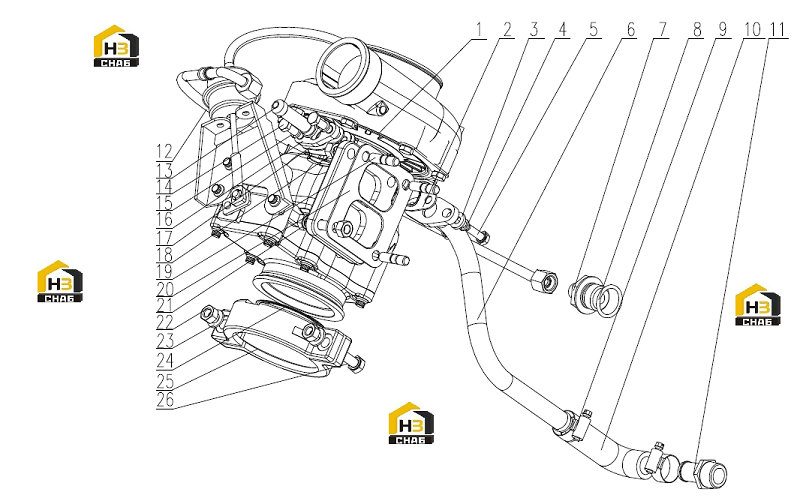

Турбонагнетатель

← Форсунка топливная Кран для слива воды →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Turbocharger

Каталожный номер:G5800-1118020A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gasket

Каталожный номер:B3000-1118041

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:6105Q-3509013

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt M8X25

Каталожный номер:Q150B0825

Комплект:2

Примечание:

№ на схеме:6

Наименование:Oil return weldment

Каталожный номер:G4400-1118060A

Комплект:1

Примечание:

№ на схеме:7

Наименование:Oil inlet joint for turbocharger

Каталожный номер:G5200-1013045A

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring3.55X28

Каталожный номер:YC208-C02800F

Комплект:1

Примечание:

№ на схеме:9

Наименование:Loop hoop32

Каталожный номер:Q67632

Комплект:2

Примечание:

№ на схеме:10

Наименование:Rubber elbow pipe

Каталожный номер:150-1118052A

Комплект:1

Примечание:

№ на схеме:11

Наименование:joint

Каталожный номер:150-1118053

Комплект:1

Примечание:

№ на схеме:12

Наименование:Turbocharger oil inlet hose

Каталожный номер:G5200-1118040

Комплект:1

Примечание:

№ на схеме:13

Наименование:Turbocharger oil inlet joint

Каталожный номер:G5200-1118021

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M8X25

Каталожный номер:Q150B0825

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:2

Примечание:

№ на схеме:16

Наименование:Flange plate

Каталожный номер:475D-1118022

Комплект:1

Примечание:

№ на схеме:17

Наименование:Gasket

Каталожный номер:150-1118031B

Комплект:1

Примечание:

№ на схеме:18

Наименование:Nut M10X1

Каталожный номер:Q341B10

Комплект:4

Примечание:

№ на схеме:19

Наименование:Stud

Каталожный номер:150-1118011

Комплект:3

Примечание:

№ на схеме:20

Наименование:Turbocharger spacer

Каталожный номер:G4600-1118012

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:231-1118013

Комплект:1

Примечание:

№ на схеме:22

Наименование:Nut M10

Каталожный номер:Q340B10

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:2

Примечание:

№ на схеме:24

Наименование:Gasket

Каталожный номер:A30-1118022

Комплект:1

Примечание:

№ на схеме:25

Наименование:Rear circlip of turbine

Каталожный номер:A30-1008024A

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt M10X40

Каталожный номер:Q150B1040TF2

Комплект:2

Примечание:
