Топливопровод в сборе

← Труба вентиляционная картера Фильтр топливный в сборе →

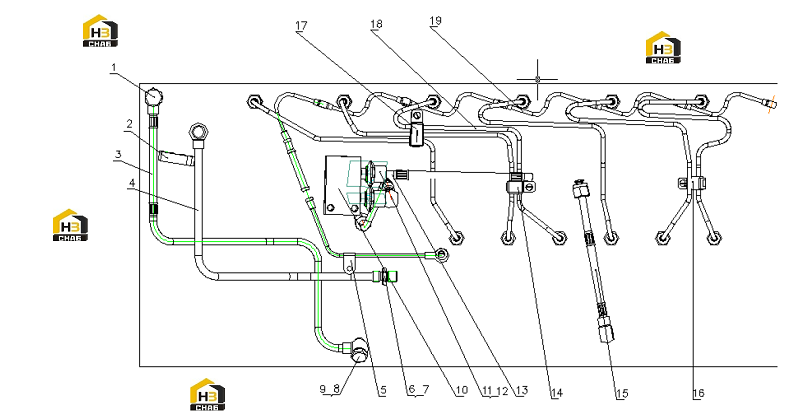

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:Q/YC901-1C1615

Комплект:4

Примечание:M16X1.5

№ на схеме:2

Наименование:Clam

Каталожный номер:G6000-1104501

Комплект:2

Примечание:

№ на схеме:3

Наименование:Parts between fuel supply tube and fuel filter

Каталожный номер:G6000-1104300C

Комплект:1

Примечание:

№ на схеме:4

Наименование:Parts between fuel filter and injection pump

Каталожный номер:G6000-1104400D

Комплект:1

Примечание:

№ на схеме:6

Наименование:Seal gasket 10

Каталожный номер:Q/YC149-10

Комплект:2

Примечание:

№ на схеме:7

Наименование:Joint(II)

Каталожный номер:G3209-1104081A

Комплект:2

Примечание:

№ на схеме:8

Наименование:Link bolt

Каталожный номер:Q/YC901-1C1415

Комплект:2

Примечание:M14X1.5

№ на схеме:9

Наименование:Seal gasket 15

Каталожный номер:Q/YC149-14

Комплект:4

Примечание:

№ на схеме:10

Наименование:Fuel distributor

Каталожный номер:G6000-1104541

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seal gasket 16

Каталожный номер:Q/YC149-16

Комплект:13

Примечание:

№ на схеме:12

Наименование:Joint

Каталожный номер:G5800-1104001B

Комплект:3

Примечание:

№ на схеме:15

Наименование:Overflowing tube of injection pump

Каталожный номер:G6000-1104A00D

Комплект:1

Примечание:

№ на схеме:16

Наименование:Tube between injection pump and fuel distributor

Каталожный номер:G6000-1104700C

Комплект:1

Примечание:

№ на схеме:17

Наименование:Tube between fuel distributor and fuel supply

Каталожный номер:G6000-1104600E

Комплект:1

Примечание:

№ на схеме:18

Наименование:High pressure fuel tube

Каталожный номер:G5800-1104100B

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fuel return tube

Каталожный номер:G6000-1104200

Комплект:1

Примечание:
