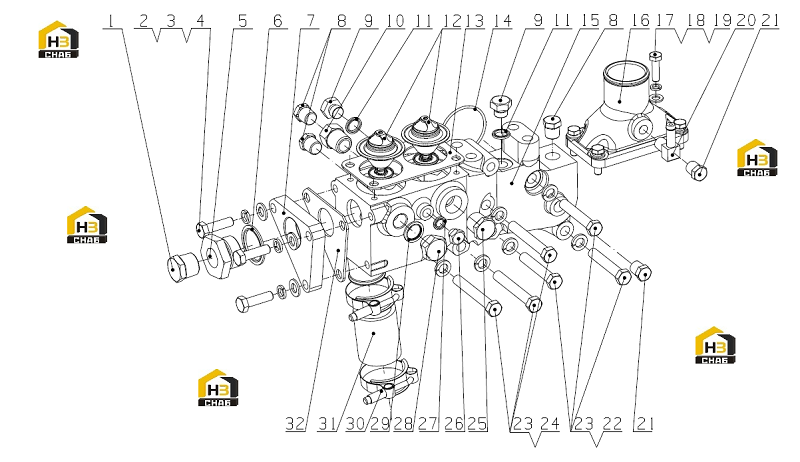

Термостат в сборе

← Кран для слива воды Насос водяной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw plug NPT3/4

Каталожный номер:Q618B06

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M10X35

Каталожный номер:Q150B1035

Комплект:3

Примечание:

№ на схеме:3

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:3

Примечание:

№ на схеме:4

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:3

Примечание:

№ на схеме:5

Наименование:Union nut

Каталожный номер:G4607-1306008B

Комплект:1

Примечание:

№ на схеме:6

Наименование:Seal washer 36

Каталожный номер:Q/YC149-36

Комплект:1

Примечание:

№ на схеме:7

Наименование:Water hole flange

Каталожный номер:177-1306021

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw plug NPT3/8

Каталожный номер:Q618B03

Комплект:3

Примечание:

№ на схеме:9

Наименование:Screw plug M14X1.5

Каталожный номер:Q/YC198-14

Комплект:2

Примечание:

№ на схеме:10

Наименование:Union nut

Каталожный номер:235-1306021

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seal washer 14

Каталожный номер:Q/YC149-14

Комплект:2

Примечание:

№ на схеме:12

Наименование:Wax thermostat

Каталожный номер:150-1306014

Комплект:2

Примечание:

№ на схеме:13

Наименование:Thermostat cover spacer

Каталожный номер:150-1306013A

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring 2.65 X 54.5

Каталожный номер:YC208-B05450F

Комплект:1

Примечание:

№ на схеме:15

Наименование:Thermostat seat

Каталожный номер:G5800-1306003

Комплект:1

Примечание:

№ на схеме:16

Наименование:Thermostat cover

Каталожный номер:156-1306012

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M8X28

Каталожный номер:Q150B0828

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:4

Примечание:

№ на схеме:19

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:4

Примечание:

№ на схеме:20

Наименование:Air bleeder pipe joint

Каталожный номер:291-1306028

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw plug NPT1/4

Каталожный номер:Q618B02

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt 7/16-14X2.5

Каталожный номер:58659 S2

Комплект:3

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:150-1011015

Комплект:6

Примечание:

№ на схеме:24

Наименование:Bolt 7/16-14X3

Каталожный номер:58661 S2

Комплект:3

Примечание:

№ на схеме:25

Наименование:Screw plug NPT1/2

Каталожный номер:Q618B04

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw plug M10X 1

Каталожный номер:Q/YC198-10

Комплект:1

Примечание:

№ на схеме:27

Наименование:Seal washer 10

Каталожный номер:Q/YC149-10

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw plug M18X1.5

Каталожный номер:Q/YC198-18

Комплект:1

Примечание:

№ на схеме:29

Наименование:Seal washer 18

Каталожный номер:Q/YC149-18

Комплект:1

Примечание:

№ на схеме:30

Наименование:Loop hoop 49

Каталожный номер:Q/YC147.1-49

Комплект:2

Примечание:

№ на схеме:31

Наименование:Water return pipe

Каталожный номер:150-1306015

Комплект:1

Примечание:

№ на схеме:32

Наименование:Water hole flange

Каталожный номер:177-1306022

Комплект:1

Примечание:
