Поддон масляный в сборе

← Коллектор выхлопной Фильтр масляный в сборе →

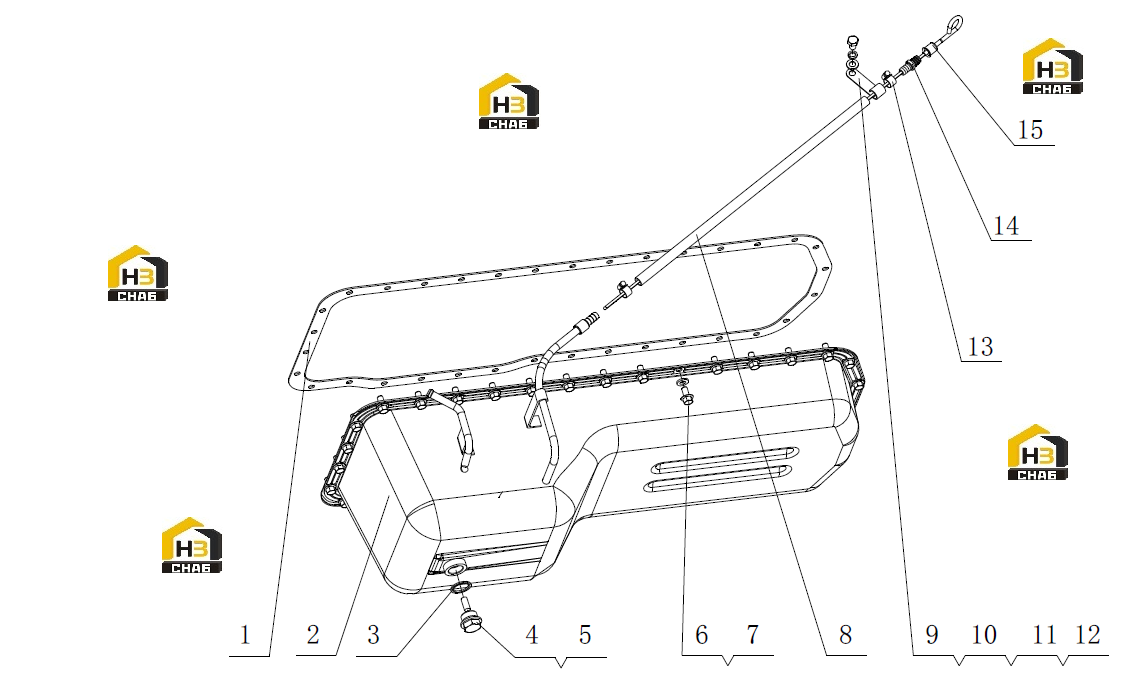

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil sump gasket

Каталожный номер:150-1009011A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Oil sump assembly

Каталожный номер:G6000-1009040B

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal washer 27

Каталожный номер:Q/YC149-27

Комплект:1

Примечание:

№ на схеме:4

Наименование:Oil drain plug magnet

Каталожный номер:6105Q-1009032A

Комплект:1

Примечание:

№ на схеме:5

Наименование:Oil drain plug

Каталожный номер:6105Q-1009031C

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:530-1009002

Комплект:34

Примечание:

№ на схеме:7

Наименование:Bolt 3/8-16X0.75

Каталожный номер:57723-S36

Комплект:34

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:173A-1009041A

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clamp

Каталожный номер:G0108-1009042

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M10X16

Каталожный номер:Q150B1016

Комплект:1

Примечание:

№ на схеме:13

Наименование:Loop hoop

Каталожный номер:Q67616

Комплект:2

Примечание:

№ на схеме:14

Наименование:Oil dipstick seat

Каталожный номер:155-1009043B

Комплект:1

Примечание:

№ на схеме:15

Наименование:Oil dipstick weldment

Каталожный номер:G6000-1009080

Комплект:1

Примечание:
