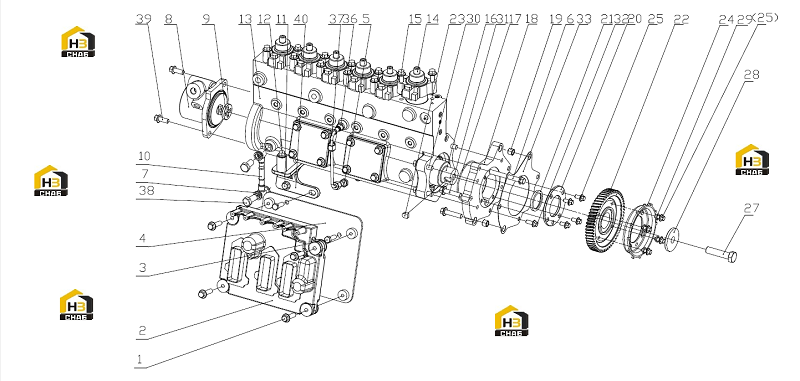

Насос топливный в сборе

← Фильтр топливный в сборе Форсунка топливная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BoltM8X40

Каталожный номер:Q1840840TF2

Комплект:4

Примечание:

№ на схеме:2

Наименование:Electronical unit

Каталожный номер:G6000-1111900

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt3/8-16x1.25

Каталожный номер:304722 S36

Комплект:4

Примечание:

№ на схеме:4

Наименование:ECU transmission board

Каталожный номер:G6000-1111901

Комплект:1

Примечание:

№ на схеме:5

Наименование:Union joint

Каталожный номер:E0200-1111035C

Комплект:1

Примечание:

№ на схеме:6

Наименование:BoltM10X18

Каталожный номер:Q1841085

Комплект:1

Примечание:

№ на схеме:7

Наименование:Seal washer 14

Каталожный номер:Q/YC149-14

Комплект:1

Примечание:

№ на схеме:8

Наименование:Fuel feed pump

Каталожный номер:G5800-1111800A

Комплект:1

Примечание:

№ на схеме:8

Наименование:Fuel feed pump

Каталожный номер:G5800-1111800C

Комплект:-

Примечание:

№ на схеме:8

Наименование:Fuel feed pump

Каталожный номер:G5800-1111800E

Комплект:-

Примечание:

№ на схеме:8

Наименование:Fuel feed pump

Каталожный номер:G5800-1111800F

Комплект:-

Примечание:

№ на схеме:9

Наименование:Driving sleeve

Каталожный номер:231-3407013

Комплект:1

Примечание:

№ на схеме:10

Наименование:Oil return pipe

Каталожный номер:G6000-1111360A

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt3/8-16x0.75

Каталожный номер:57723 S36

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt3/8-16x0.75

Каталожный номер:Q1821050

Комплект:2

Примечание:M10X50

№ на схеме:13

Наименование:Monoblock pump housing

Каталожный номер:G6000-1111110

Комплект:1

Примечание:

№ на схеме:14

Наименование:Fuel Injection Pump Assembly

Каталожный номер:G6000-1111100

Комплект:6

Примечание:

№ на схеме:15

Наименование:BoltM10x70

Каталожный номер:Q1801070

Комплект:12

Примечание:

№ на схеме:16

Наименование:Camshaft

Каталожный номер:G6000-1111201S1

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-type seal ring95X2065

Каталожный номер:GB3452.1-26509500

Комплект:1

Примечание:

№ на схеме:18

Наименование:Injection pump coupler

Каталожный номер:G5800-1111001A

Комплект:1

Примечание:

№ на схеме:19

Наименование:Locating sleeve

Каталожный номер:150-1111066

Комплект:2

Примечание:

№ на схеме:20

Наименование:Thrust plate

Каталожный номер:G5800-1111024A

Комплект:1

Примечание:

№ на схеме:21

Наименование:Isolated ring

Каталожный номер:G5800-1111023

Комплект:1

Примечание:

№ на схеме:22

Наименование:Fuel injection pump gear

Каталожный номер:G5800-1111003A

Комплект:1

Примечание:

№ на схеме:23

Наименование:Key C12X14

Каталожный номер:GB1096-C1214

Комплект:1

Примечание:

№ на схеме:24

Наименование:Timing signal pan

Каталожный номер:G6000-1111202S1

Комплект:1

Примечание:

№ на схеме:25

Наименование:BoltM8X16

Каталожный номер:Q1840816

Комплект:1

Примечание:

№ на схеме:27

Наименование:BoltM16X65

Каталожный номер:Q1841665TF2

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:G5800-1111025

Комплект:1

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:330-3701035

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M10X40

Каталожный номер:Q1841040TF2

Комплект:4

Примечание:

№ на схеме:31

Наименование:Bolt M10X45

Каталожный номер:Q1841045

Комплект:2

Примечание:

№ на схеме:32

Наименование:Bolt M8 X20

Каталожный номер:Q1841020

Комплект:1

Примечание:

№ на схеме:33

Наименование:Gasket

Каталожный номер:150-1111062

Комплект:1

Примечание:

№ на схеме:34

Наименование:O-ring seal ring8X1.5

Каталожный номер:GB345.2-18000800

Комплект:1

Примечание:

№ на схеме:35

Наименование:Dowel pin

Каталожный номер:L3100-1111002

Комплект:6

Примечание:

№ на схеме:36

Наименование:joint

Каталожный номер:G6000-1111304

Комплект:1

Примечание:

№ на схеме:37

Наименование:Oil intake pipe assy.

Каталожный номер:G6000-1111350

Комплект:1

Примечание:

№ на схеме:38

Наименование:Link bolt M14x1.5

Каталожный номер:Q/YC901-1C1415

Комплект:2

Примечание:

№ на схеме:39

Наименование:BoltM10X25

Каталожный номер:Q1841025TF2

Комплект:2

Примечание:

№ на схеме:40

Наименование:Bracket

Каталожный номер:G5800-1111112A

Комплект:1

Примечание:
