Поддон масляный в сборе b8300-1009000.03

← Коллектор выпускной b9lf0-1008200.01 Патрубок маслозаборный 430d-1010000.11 →

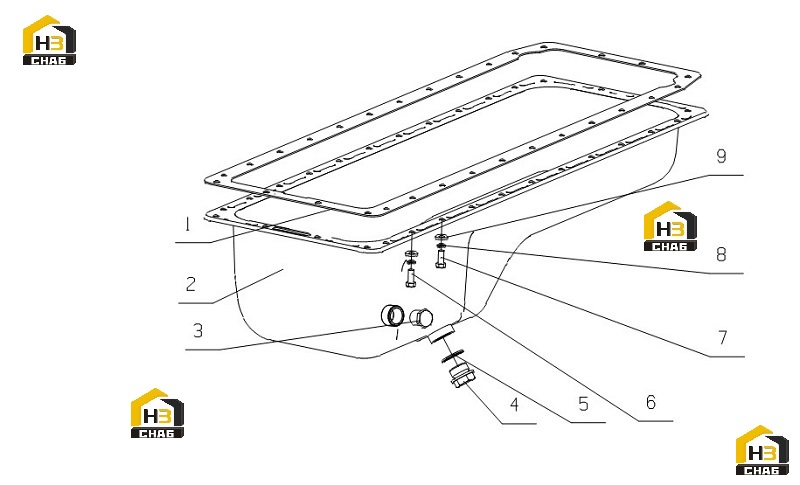

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil sump gasket

Каталожный номер:J3200-1009012

Комплект:1

Примечание:

№ на схеме:2

Наименование:Oil sump welded subassembly

Каталожный номер:B7900-1009020

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw plug NPT3/8

Каталожный номер:Q618B03

Комплект:1

Примечание:

№ на схеме:4

Наименование:Oil release plug assembly

Каталожный номер:6105Q-1009030

Комплект:1

Примечание:

№ на схеме:5

Наименование:Seal washer 27

Каталожный номер:Q/YC149-27

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M8X20

Каталожный номер:Q/YC1820820

Комплект:24

Примечание:

№ на схеме:7

Наименование:Bolt M8X16

Каталожный номер:Q/YC1820816

Комплект:6

Примечание:

№ на схеме:8

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:30

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:6105Q-3509013

Комплект:30

Примечание:
