Радиатор масляный в сборе

← Фильтр масляный в сборе Горловина маслозаливная →

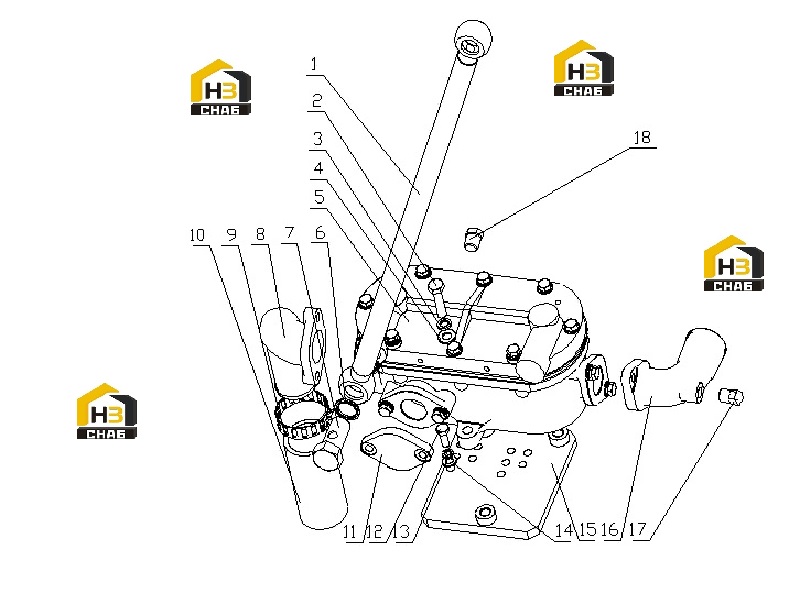

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil outlet pipe part

Каталожный номер:640-1013200

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt M10X40

Каталожный номер:Q150B1040

Комплект:3

Примечание:

№ на схеме:3

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:3

Примечание:

№ на схеме:4

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:3

Примечание:

№ на схеме:5

Наименование:Oil cooler

Каталожный номер:1640H-1013100

Комплект:1

Примечание:

№ на схеме:6

Наименование:Compound seal washer 22

Каталожный номер:Q/YC149-22

Комплект:8

Примечание:

№ на схеме:7

Наименование:Hinge bolt

Каталожный номер:644-1013003

Комплект:4

Примечание:

№ на схеме:8

Наименование:Water pipe elbow

Каталожный номер:696-1013001C

Комплект:1

Примечание:

№ на схеме:9

Наименование:Loop hoop 57

Каталожный номер:Q67657

Комплект:2

Примечание:

№ на схеме:10

Наименование:Rubber pipe

Каталожный номер:1696-1013001

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plug cap

Каталожный номер:340-1013004C

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M8X22

Каталожный номер:Q150B0822

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:4

Примечание:

№ на схеме:15

Наименование:Cooler connecting plate weldment

Каталожный номер:1696-1013020

Комплект:1

Примечание:

№ на схеме:16

Наименование:Water pipe elbow

Каталожный номер:1697-1013006

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw plug NPT 3/8

Каталожный номер:Q618B03

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw plug NPT 1/4

Каталожный номер:Q618B02

Комплект:1

Примечание:
