Насос масляный

← Маслосборник в сборе Фильтр масляный →

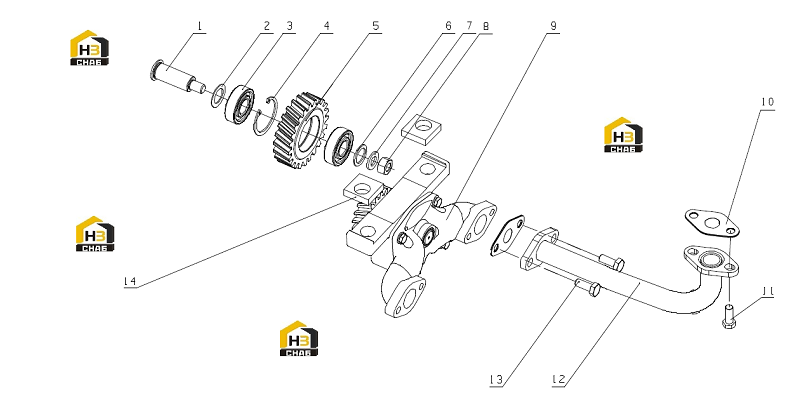

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil pump driven gear shaft

Каталожный номер:430-1011013

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer-middle gear

Каталожный номер:430-1011014

Комплект:1

Примечание:

№ на схеме:3

Наименование:Rolling bearing 6203

Каталожный номер:GB/T276-6203

Комплект:2

Примечание:

№ на схеме:4

Наименование:Retainer 40

Каталожный номер:Q43040

Комплект:1

Примечание:

№ на схеме:5

Наименование:Oil pump middle gear

Каталожный номер:430-1011011

Комплект:1

Примечание:

№ на схеме:6

Наименование:Spacer

Каталожный номер:430-1011012

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:1

Примечание:10

№ на схеме:8

Наименование:Nut M10X1

Каталожный номер:Q341B10

Комплект:1

Примечание:M10X1

№ на схеме:9

Наименование:Oil pump body

Каталожный номер:B3000-1011020A

Комплект:1

Примечание:

№ на схеме:10

Наименование:Gasket union part

Каталожный номер:6105QA-1010110A

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt M8X20

Каталожный номер:Q1840820TF2

Комплект:2

Примечание:

№ на схеме:12

Наименование:Oil outlet pipe assembly

Каталожный номер:430-1011040

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M8X20

Каталожный номер:Q1840820TF2

Комплект:2

Примечание:

№ на схеме:14

Наименование:Oil pump adjusting washer

Каталожный номер:6105Q-1011015A

Комплект:-

Примечание:
