Детали зубчатой камеры

← Блок цилиндров в сборе Головка и крышка головки блока цилиндров в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

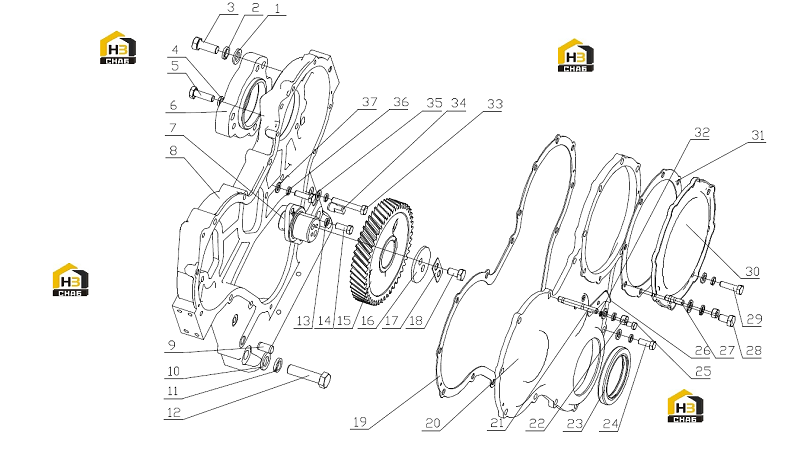

№ на схеме:1

Наименование:Lock Washer 12

Каталожный номер:Q40112

Комплект:3

Примечание:

№ на схеме:2

Наименование:Lock Washer 12

Каталожный номер:Q40312

Комплект:3

Примечание:

№ на схеме:3

Наименование:Bolt M12X30

Каталожный номер:Q/YC1821230

Комплект:3

Примечание:

№ на схеме:4

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:3

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:Q/YC1821030TF2

Комплект:3

Примечание:M10X30

№ на схеме:6

Наименование:Air compressor supporting board

Каталожный номер:6105Q-1002037

Комплект:1

Примечание:

№ на схеме:7

Наименование:Idle gear shaft

Каталожный номер:330-1002052B

Комплект:1

Примечание:

№ на схеме:8

Наименование:Timing gear housing

Каталожный номер:1664-1002201

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pin

Каталожный номер:YC24-B1222

Комплект:1

Примечание:12X22

№ на схеме:10

Наименование:Washer 14

Каталожный номер:Q40114

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer 14

Каталожный номер:Q40314

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:Q150B1455TF2

Комплект:2

Примечание:M14X55

№ на схеме:13

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt M8X20

Каталожный номер:Q/YC1820820TF2

Комплект:2

Примечание:

№ на схеме:15

Наименование:Timing idle gear

Каталожный номер:330-1002051A

Комплект:1

Примечание:

№ на схеме:16

Наименование:Timing idle gear baffle board

Каталожный номер:330-1002054

Комплект:1

Примечание:

№ на схеме:17

Наименование:Idle gear locking plate

Каталожный номер:330-1002055

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:Q/YC1821018TF2

Комплект:2

Примечание:M10X18

№ на схеме:19

Наименование:Timing gear housing cover gasket

Каталожный номер:6QA6-1002204

Комплект:1

Примечание:

№ на схеме:20

Наименование:Timing gear housing cover

Каталожный номер:6QA6-1002203

Комплект:1

Примечание:

№ на схеме:21

Наименование:Stud

Каталожный номер:Q1200855

Комплект:3

Примечание:M8X55

№ на схеме:22

Наименование:Nut M8

Каталожный номер:Q340B08

Комплект:4

Примечание:

№ на схеме:23

Наименование:Oil seal

Каталожный номер:YC209-C065090PR

Комплект:1

Примечание:65X90

№ на схеме:23

Наименование:Oil seal

Каталожный номер:YC209-065090FR

Комплект:1

Примечание:65X90

№ на схеме:24

Наименование:Bolt M8X20

Каталожный номер:Q/YC1820820

Комплект:6

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:Q150B0510

Комплект:2

Примечание:M5X10

№ на схеме:26

Наименование:TDC pointer

Каталожный номер:6105Q-1002039

Комплект:1

Примечание:

№ на схеме:27

Наименование:Stud

Каталожный номер:Q1200816

Комплект:1

Примечание:M8X16

№ на схеме:28

Наименование:Bolt M8X16

Каталожный номер:Q150B0816

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:Q150B0830

Комплект:6

Примечание:M8X30

№ на схеме:30

Наименование:Injection pump gear cover

Каталожный номер:630-1002035A

Комплект:1

Примечание:

№ на схеме:31

Наименование:Injection pump gear cover gasket

Каталожный номер:J3200-1002036B

Комплект:1

Примечание:

№ на схеме:32

Наименование:Washer 5

Каталожный номер:Q40305

Комплект:2

Примечание:

№ на схеме:33

Наименование:Bolt

Каталожный номер:Q150B0850

Комплект:2

Примечание:M8X50

№ на схеме:34

Наименование:Flat pin

Каталожный номер:6105Q-1600011

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bolt M8X25

Каталожный номер:Q150B0825TF2

Комплект:6

Примечание:

№ на схеме:36

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:22

Примечание:

№ на схеме:37

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:25

Примечание:
