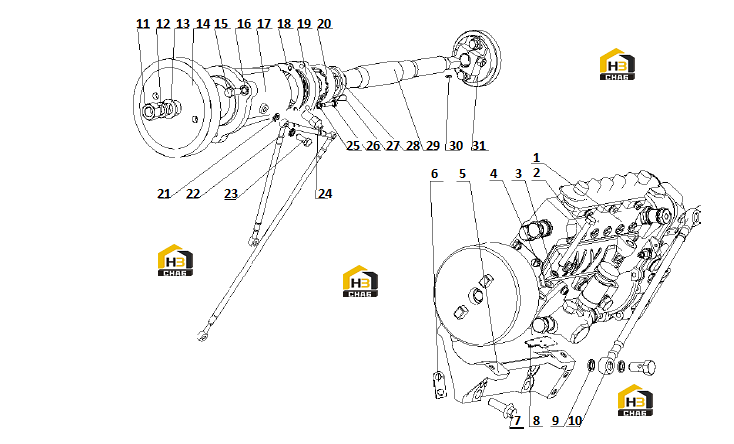

Насос топливный высокого давления b7656-1111000

← Фильтр воздушный в сборе b7656-1109000 Форсунка топливная j3200-1112000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Injection pump

Каталожный номер:B7606-1111010-493

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:Delivery pump

Каталожный номер:330-1111030-179

Комплект:1

Примечание:

№ на схеме:1.2

Наименование:Advancer

Каталожный номер:330-1111040-179

Комплект:1

Примечание:

№ на схеме:1.3

Наименование:Plunge

Каталожный номер:330-1111-21-493

Комплект:6

Примечание:

№ на схеме:1.4

Наименование:Fuel outlet valve

Каталожный номер:340-1111-22-493

Комплект:6

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:Q150B0875

Комплект:4

Примечание:M8X75

№ на схеме:3

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer 8

Каталожный номер:GB/T849-8

Комплект:4

Примечание:

№ на схеме:5

Наименование:Injection pump bracket

Каталожный номер:630-1111005A

Комплект:1

Примечание:

№ на схеме:6

Наименование:Adjusting gasket

Каталожный номер:6105Q-1111006

Комплект:proper amount

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:Q1841030TF2

Комплект:4

Примечание:M10X30

№ на схеме:8

Наименование:Cambered surface adjusting gasket

Каталожный номер:6105Q-1111007

Комплект:proper amount

Примечание:

№ на схеме:9

Наименование:Compound seal washer

Каталожный номер:Q/YC149-12

Комплект:4

Примечание:12

№ на схеме:10

Наименование:Fuel return pipe subassembly

Каталожный номер:330-1111030D

Комплект:1

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:Q341B16

Комплект:1

Примечание:M16

№ на схеме:12

Наименование:Washer

Каталожный номер:Q40316

Комплект:1

Примечание:16

№ на схеме:13

Наименование:Washer

Каталожный номер:Q40116

Комплект:1

Примечание:16

№ на схеме:14

Наименование:Injection pump driving gear

Каталожный номер:6105Q-3509011

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:Q/YC1821022TF2

Комплект:3

Примечание:M10X22

№ на схеме:16

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:3

Примечание:

№ на схеме:17

Наименование:Bearing seat

Каталожный номер:664-1111011B

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bearing cover gasket

Каталожный номер:664-1111015

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bearing cover

Каталожный номер:664-1111014A

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rolling bearing

Каталожный номер:GB/T276-6206

Комплект:2

Примечание:6206

№ на схеме:21

Наименование:Compound seal washer 8

Каталожный номер:Q/YC149-8

Комплект:5

Примечание:

№ на схеме:22

Наименование:Oil pipe part

Каталожный номер:B7656-1111300

Комплект:1

Примечание:

№ на схеме:23

Наименование:Joint bolt

Каталожный номер:6105Q-1007073

Комплект:2

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:B7656-1111304

Комплект:1

Примечание:

№ на схеме:25

Наименование:Washer 6

Каталожный номер:Q40306

Комплект:3

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:Q150B0625

Комплект:3

Примечание:M6X25

№ на схеме:27

Наименование:Key

Каталожный номер:Q5500625

Комплект:1

Примечание:6X25

№ на схеме:28

Наименование:Oil seal

Каталожный номер:YC209-030050FL

Комплект:1

Примечание:30X50

№ на схеме:29

Наименование:Oil pump driving shaft

Каталожный номер:664-1111013A

Комплект:1

Примечание:

№ на схеме:30

Наименование:Key

Каталожный номер:Q5500416

Комплект:1

Примечание:4X16

№ на схеме:31

Наименование:Driving flange set

Каталожный номер:1664-1111020

Комплект:1

Примечание:
