Генератор b7604-3701000

← Насос вакуумный в сборе 696-3510000 Стартер 1640h-3708000 →

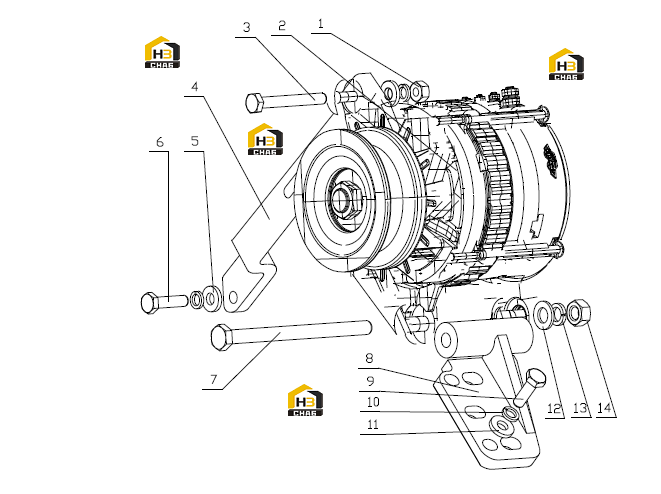

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut M8

Каталожный номер:Q340B08

Комплект:1

Примечание:

№ на схеме:2

Наименование:Alternator

Каталожный номер:B7706-3701010A

Комплект:1

Примечание:

№ на схеме:2.1

Наименование:Rectifying subassembly

Каталожный номер:670A-3701-04-003

Комплект:1

Примечание:

№ на схеме:2.2

Наименование:Adjuster

Каталожный номер:670A-3701-01-003

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M8X60

Каталожный номер:Q150B0860

Комплект:1

Примечание:

№ на схеме:4

Наименование:Generator adjusting board

Каталожный номер:630-3701031

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:Q150B0830

Комплект:1

Примечание:M8X30

№ на схеме:7

Наименование:Bolt M10X130

Каталожный номер:Q150B10130

Комплект:1

Примечание:

№ на схеме:8

Наименование:Generator bracket

Каталожный номер:696-3701020A

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M8X25

Каталожный номер:Q150B0825

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:6

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:6105Q-3509013

Комплект:5

Примечание:

№ на схеме:12

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:1

Примечание:

№ на схеме:14

Наименование:Nut M10

Каталожный номер:Q340B10

Комплект:1

Примечание:
