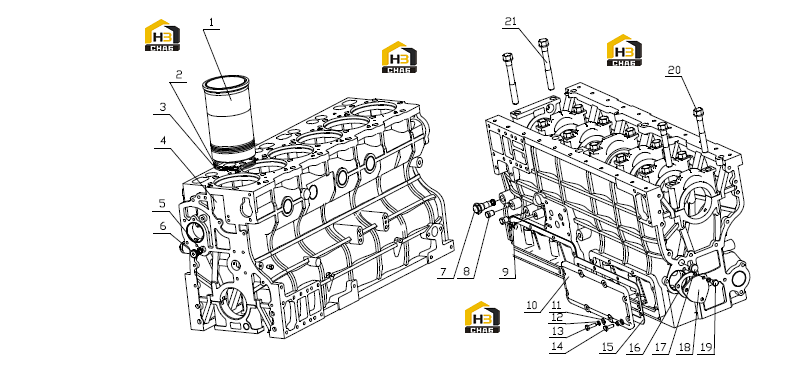

Блок цилиндров в сборе b7656-1002000

← Крепление двигателя в сборе j7106-1001000 Детали корпуса редуктора b8601-1002200 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder liner

Каталожный номер:330-1002064B

Комплект:6

Примечание:EWP

№ на схеме:2

Наименование:Cylinder liner water seal

Каталожный номер:A3000-1002063

Комплект:6

Примечание:EWP

№ на схеме:3

Наименование:Cylinder liner water seal

Каталожный номер:A3000-1002063B

Комплект:6

Примечание:EWP

№ на схеме:4

Наименование:Cylinder block

Каталожный номер:330-1002015A

Комплект:1

Примечание:

№ на схеме:4.1

Наименование:Cylinder block subassembly

Каталожный номер:330-1002015A*

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:YC208-B01600F

Комплект:1

Примечание:2.65X16

№ на схеме:6

Наименование:Main oil passage sealing plug

Каталожный номер:6105Q-1002067

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pressure regulator assembly

Каталожный номер:330-1002150

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw plug

Каталожный номер:Q618B02

Комплект:2

Примечание:NPT1/4

№ на схеме:9

Наименование:Screw plug

Каталожный номер:Q618B01

Комплект:1

Примечание:NPT1/8

№ на схеме:10

Наименование:Tappet housing cover

Каталожный номер:330-1002065D

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:16

Примечание:

№ на схеме:12

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:19

Примечание:

№ на схеме:13

Наименование:Bolt M8X25

Каталожный номер:Q150B0825

Комплект:8

Примечание:

№ на схеме:14

Наименование:Bolt M8X22

Каталожный номер:Q150B0822

Комплект:8

Примечание:

№ на схеме:15

Наименование:Tappet housing gasket

Каталожный номер:330-1002066B

Комплект:2

Примечание:

№ на схеме:16

Наименование:Crankshaft end cover washer

Каталожный номер:J3200-1002062

Комплект:1

Примечание:EWP

№ на схеме:17

Наименование:Rear main oil galley plug

Каталожный номер:6105Q-1002069

Комплект:1

Примечание:

№ на схеме:18

Наименование:Camshaft end cover

Каталожный номер:630-1002061

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:Q150B0816

Комплект:3

Примечание:M8X16

№ на схеме:20

Наименование:Main bearing bolt

Каталожный номер:330-1002021A

Комплект:12

Примечание:

№ на схеме:21

Наименование:Front main bearing cover bolt

Каталожный номер:330-1002018A

Комплект:2

Примечание:
