Генератор b7713-3701000

← Компрессор пневматический в сборе 340-3509000 Стартер 340-3708000 →

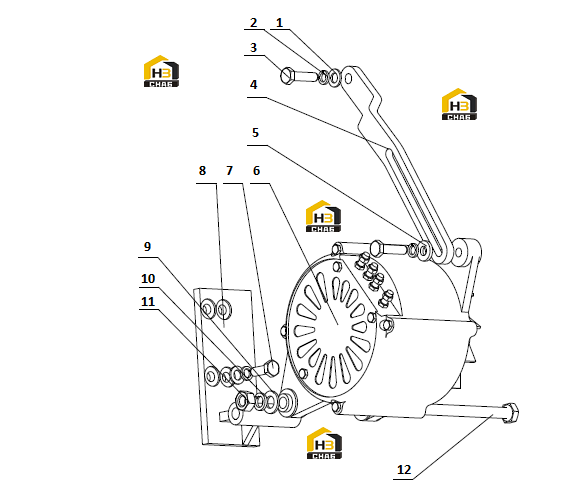

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Шайба 8

Каталожный номер:Q40108

Комплект:5

Примечание:

№ на схеме:2

Наименование:Шайба 8

Каталожный номер:Q40308

Комплект:6

Примечание:

№ на схеме:3

Наименование:Болт М8X30

Каталожный номер:Q150B0830

Комплект:2

Примечание:

№ на схеме:4

Наименование:Установочная планка генератора

Каталожный номер:6QA6-3701032

Комплект:1

Примечание:

№ на схеме:5

Наименование:Шайба

Каталожный номер:6105Q-3509013

Комплект:1

Примечание:

№ на схеме:6

Наименование:Зарядный генератор

Каталожный номер:B7713-3701010A

Комплект:1

Примечание:

№ на схеме:6.1

Наименование:Регулятор

Каталожный номер:1531B-3701-01-003

Комплект:1

Примечание:

№ на схеме:6.2

Наименование:Узел выпрямителя

Каталожный номер:670A-3701-04-003

Комплект:1

Примечание:

№ на схеме:7

Наименование:Болт М8X22

Каталожный номер:Q150B0822

Комплект:4

Примечание:

№ на схеме:8

Наименование:Сварной узел кронштейна генератора

Каталожный номер:6QA6-3701020A

Комплект:1

Примечание:

№ на схеме:9

Наименование:Шайба 10

Каталожный номер:Q40110

Комплект:1

Примечание:

№ на схеме:10

Наименование:Шайба 10

Каталожный номер:Q40310

Комплект:1

Примечание:

№ на схеме:11

Наименование:Гайка М10

Каталожный номер:Q340B10

Комплект:1

Примечание:

№ на схеме:12

Наименование:Болт М10X130

Каталожный номер:Q150B10130

Комплект:1

Примечание:
