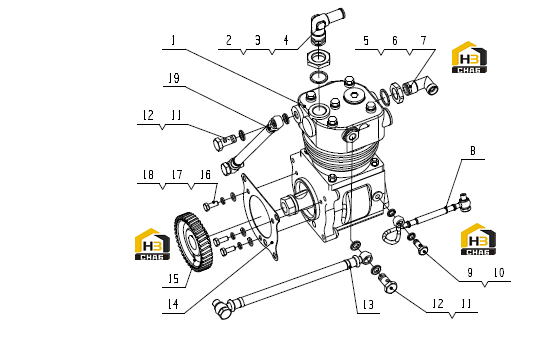

Компрессор пневматический в сборе g0219-3509000

← Насос рулевого управления в сборе g0219-3407000 Комплектующие генератора g0404-3701000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air compressor

Каталожный номер:G0100-3509100A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Air compressor intake joint

Каталожный номер:232C-3509010A

Комплект:1

Примечание:

№ на схеме:3

Наименование:Lock nut

Каталожный номер:G3220-3509017

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sealing spacer

Каталожный номер:G4606-3509014

Комплект:2

Примечание:

№ на схеме:5

Наименование:Exhaust joint assembly

Каталожный номер:G0219-3509070

Комплект:1

Примечание:

№ на схеме:6

Наименование:Lock nut

Каталожный номер:D08F2-3509062

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer 22

Каталожный номер:Q/YC901-3C22

Комплект:1

Примечание:

№ на схеме:8

Наименование:Air compressor oil inlet pipe

Каталожный номер:E0200-3509030B

Комплект:1

Примечание:

№ на схеме:9

Наименование:Oil-passing bolt

Каталожный номер:M3000-1002701A

Комплект:2

Примечание:

№ на схеме:10

Наименование:Seal washer 10

Каталожный номер:Q/YC149-10

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:6QA6-1307017

Комплект:4

Примечание:

№ на схеме:12

Наименование:Seal washer 14

Каталожный номер:Q/YC149-14

Комплект:8

Примечание:

№ на схеме:13

Наименование:Air compressor water return pipe

Каталожный номер:151-3509024

Комплект:1

Примечание:

№ на схеме:14

Наименование:Air compressor washer

Каталожный номер:B30-3509002

Комплект:1

Примечание:

№ на схеме:15

Наименование:Air compressor gear

Каталожный номер:B30-3509001

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M8X20

Каталожный номер:Q150B0820TF2

Комплект:3

Примечание:

№ на схеме:17

Наименование:Lock Washer 8

Каталожный номер:Q40108

Комплект:3

Примечание:

№ на схеме:18

Наименование:Lock Washer 8

Каталожный номер:Q40308

Комплект:3

Примечание:

№ на схеме:19

Наименование:Air compressor water inlet pipe

Каталожный номер:231-3509024A

Комплект:1

Примечание:
