Термостат

← Детали сливного крана для воды в сборе Насос водяной в сборе →

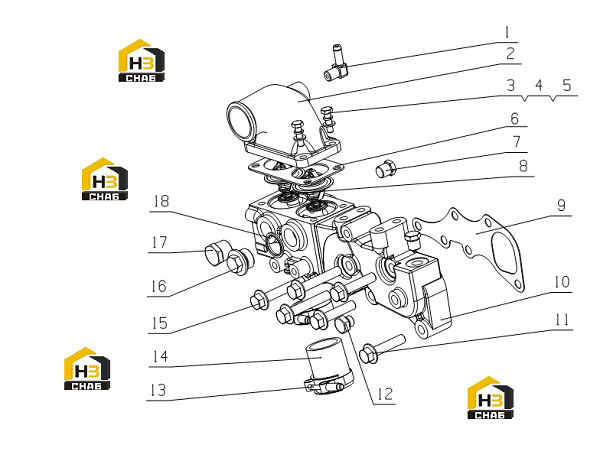

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bleeder pipe joint

Каталожный номер:291-1306028A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Thermostat cover

Каталожный номер:150-1306012

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M8X28

Каталожный номер:Q150B0828

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer8

Каталожный номер:Q40308

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer8

Каталожный номер:Q40108

Комплект:4

Примечание:

№ на схеме:6

Наименование:Thermostat seat cover washer

Каталожный номер:150-1306013A

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw plug NPT3/8

Каталожный номер:Q618B03

Комплект:2

Примечание:

№ на схеме:8

Наименование:Thermostat

Каталожный номер:150-1306014A

Комплект:2

Примечание:

№ на схеме:9

Наименование:Thermostat washr

Каталожный номер:B30-1306012

Комплект:1

Примечание:

№ на схеме:10

Наименование:Thermostat seat

Каталожный номер:E2000-1306001A

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M12X55

Каталожный номер:Q1841255

Комплект:3

Примечание:

№ на схеме:12

Наименование:Screw plug M14X1.5

Каталожный номер:Q/YC198-14

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hoop 49

Каталожный номер:Q/YC147.1-49

Комплект:2

Примечание:

№ на схеме:14

Наименование:Water return pipe

Каталожный номер:150-1306015

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M12X70

Каталожный номер:Q1841270

Комплект:3

Примечание:

№ на схеме:16

Наименование:Screw plug

Каталожный номер:294-1306016B

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw plug NPT 3/4

Каталожный номер:Q618B06

Комплект:1

Примечание:

№ на схеме:18

Наименование:Seal ring 27

Каталожный номер:Q/YC149-27

Комплект:1

Примечание:
