Система подачи топлива в сборе

← Устройство для вентиляции картера Фильтр топливный в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

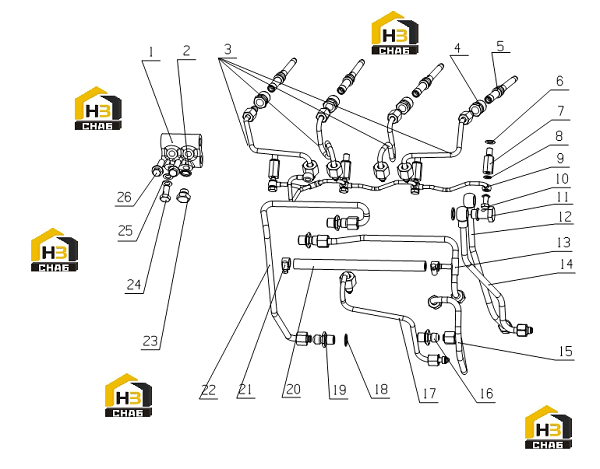

№ на схеме:1

Наименование:Fuel distributor

Каталожный номер:E2100-1104541B

Комплект:1

Примечание:

№ на схеме:2

Наименование:Compound seal ring 14

Каталожный номер:Q/YC149-14

Комплект:1

Примечание:

№ на схеме:3

Наименование:High-pressure oil tube

Каталожный номер:E2100-1104100

Комплект:1

Примечание:

№ на схеме:4

Наименование:Connecting hose bolt

Каталожный номер:L3000-1104131

Комплект:4

Примечание:

№ на схеме:5

Наименование:High-pressure connecting hose assembly

Каталожный номер:G2100-1104050A

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:Q/YC901-3C10

Комплект:4

Примечание:10

№ на схеме:7

Наименование:Connector

Каталожный номер:E2100-1104205A

Комплект:4

Примечание:

№ на схеме:8

Наименование:Seal ring

Каталожный номер:Q/YC149-8

Комплект:8

Примечание:8

№ на схеме:9

Наименование:Oil return pipe

Каталожный номер:E2100-110424

Комплект:1

Примечание:

№ на схеме:10

Наименование:Joint union bolt

Каталожный номер:6105Q-1007073

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bolt M16X1.5

Каталожный номер:Q/YC901-1C1615

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pipe parts from fuel pump to fuel filter

Каталожный номер:E2100-1104300A

Комплект:1

Примечание:14

№ на схеме:13

Наименование:Pipe parts from fuel pump to fuel distributor

Каталожный номер:E2100-1104700B

Комплект:1

Примечание:W4P14

№ на схеме:14

Наименование:Pipe parts from filter to oil injector

Каталожный номер:E2100-1104400A

Комплект:-

Примечание:4

№ на схеме:15

Наименование:Pipe parts from cooler box to oil transfer pump pipe

Каталожный номер:E2100-1104F00A

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pipe joint nut

Каталожный номер:E2100-1104001

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pipe parts from oil pump to fuel pipe

Каталожный номер:E2100-1104080A

Комплект:1

Примечание:

№ на схеме:18

Наименование:Seal ring 16

Каталожный номер:Q/YC149-16

Комплект:1

Примечание:

№ на схеме:19

Наименование:Reducer union

Каталожный номер:G5800-1104001B

Комплект:8

Примечание:

№ на схеме:20

Наименование:Common rail oil return pipe

Каталожный номер:E2100-1104C01A

Комплект:3

Примечание:

№ на схеме:21

Наименование:Hoop

Каталожный номер:Q67616

Комплект:2

Примечание:

№ на схеме:22

Наименование:Pipe parts from fuel distributor to ECU fuel pipe

Каталожный номер:E2100-1104G00B

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw plug M14X1.5

Каталожный номер:Q/YC198-14

Комплект:1

Примечание:

№ на схеме:24

Наименование:Oil intake bolt

Каталожный номер:150-3509023

Комплект:1

Примечание:

№ на схеме:25

Наименование:Seal ring 10

Каталожный номер:Q/YC149-10

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt M10X45

Каталожный номер:Q1841045

Комплект:2

Примечание:
