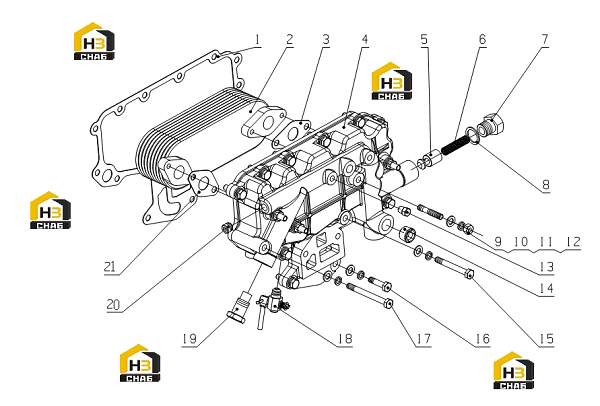

Радиатор масляный в сборе

← Фильтр масляный (часть 2) Устройство для вентиляции картера →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil cooler cover gasket

Каталожный номер:530-1013012A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Oil cooler core

Каталожный номер:530-1013020A

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:530-1013017

Комплект:1

Примечание:

№ на схеме:4

Наименование:Oil cooler cover

Каталожный номер:530-1013011C

Комплект:1

Примечание:

№ на схеме:5

Наименование:Oil cooler by-pass valve

Каталожный номер:530-1013014

Комплект:1

Примечание:

№ на схеме:6

Наименование:By-pass valve spring

Каталожный номер:530-1013015

Комплект:1

Примечание:

№ на схеме:7

Наименование:By-pass valve bolt

Каталожный номер:530-1013016

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer20

Каталожный номер:Q/YC901-3C20

Комплект:1

Примечание:

№ на схеме:9

Наименование:Nut M8

Каталожный номер:Q340B08

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer8

Каталожный номер:Q40308

Комплект:18

Примечание:

№ на схеме:11

Наименование:Washer8

Каталожный номер:Q40108

Комплект:18

Примечание:

№ на схеме:12

Наименование:Bolt M8X35

Каталожный номер:Q1240835

Комплект:4

Примечание:

№ на схеме:13

Наименование:Screw plug 1/8

Каталожный номер:Q618B01

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw plug 1/2

Каталожный номер:Q61904

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt M8X65

Каталожный номер:Q150B0865

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M8X32

Каталожный номер:Q150B0832

Комплект:10

Примечание:

№ на схеме:17

Наименование:Bolt M8X80

Каталожный номер:Q150B0880

Комплект:3

Примечание:

№ на схеме:18

Наименование:Water drain cocks

Каталожный номер:231-1305000

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pipe connection

Каталожный номер:E0200-3509013

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw plug NPT 1/4

Каталожный номер:Q61902

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:530-1013018

Комплект:1

Примечание:
