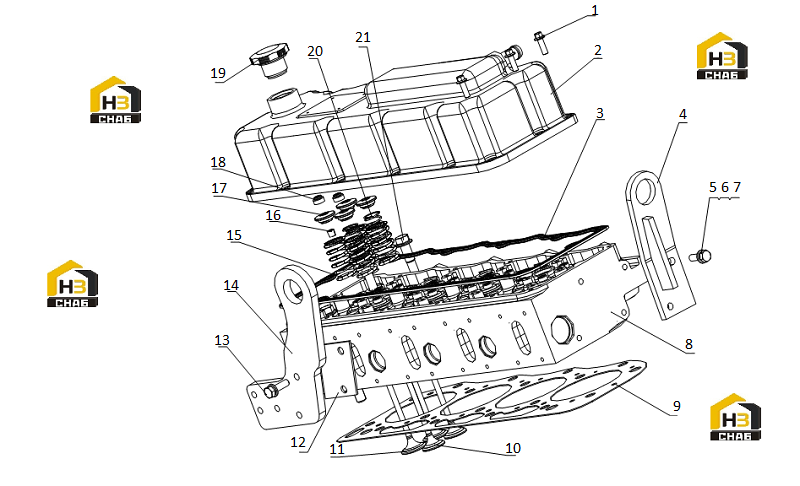

Головка и крышка блока цилиндров в сборе

← Детали корпуса редуктора Поршень и шатун в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8X25

Каталожный номер:Q1840825

Комплект:14

Примечание:

№ на схеме:2

Наименование:Cylinder head cover parts

Каталожный номер:G2100-1003240

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder head cover gasket

Каталожный номер:G2000-1003201A

Комплект:1

Примечание:

№ на схеме:4

Наименование:Lifter

Каталожный номер:G2000-1003006

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M10X30

Каталожный номер:Q150B1030

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer10

Каталожный номер:Q40110

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer10

Каталожный номер:Q40310

Комплект:4

Примечание:

№ на схеме:8

Наименование:Cylinder processed parts

Каталожный номер:E2100-1003170A

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cylinder head washer

Каталожный номер:G2000-1003001C

Комплект:1

Примечание:

№ на схеме:10

Наименование:Exhaust Valve

Каталожный номер:G2000-1003103

Комплект:8

Примечание:

№ на схеме:11

Наименование:Intake Valve

Каталожный номер:G2000-1003111

Комплект:8

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:150-1003055

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M10X35

Каталожный номер:Q150B1035TF2

Комплект:2

Примечание:

№ на схеме:14

Наименование:Front lifter

Каталожный номер:G25QA-1003122A

Комплект:1

Примечание:

№ на схеме:15

Наименование:Valve outter spring

Каталожный номер:L3000-1007022

Комплект:16

Примечание:

№ на схеме:16

Наименование:valve key

Каталожный номер:G2000-1003109

Комплект:32

Примечание:

№ на схеме:17

Наименование:Valve spring seat(upper)

Каталожный номер:G2000-1003116

Комплект:16

Примечание:

№ на схеме:18

Наименование:Valve stem seal

Каталожный номер:L3000-1007016

Комплект:16

Примечание:

№ на схеме:19

Наименование:Oil filler cap assembly

Каталожный номер:150-1003040F

Комплект:1

Примечание:

№ на схеме:20

Наименование:Valve inner spring

Каталожный номер:L3000-1007023

Комплект:8

Примечание:

№ на схеме:21

Наименование:Cylinder head bolt (short)

Каталожный номер:330-1003014B

Комплект:18

Примечание:
