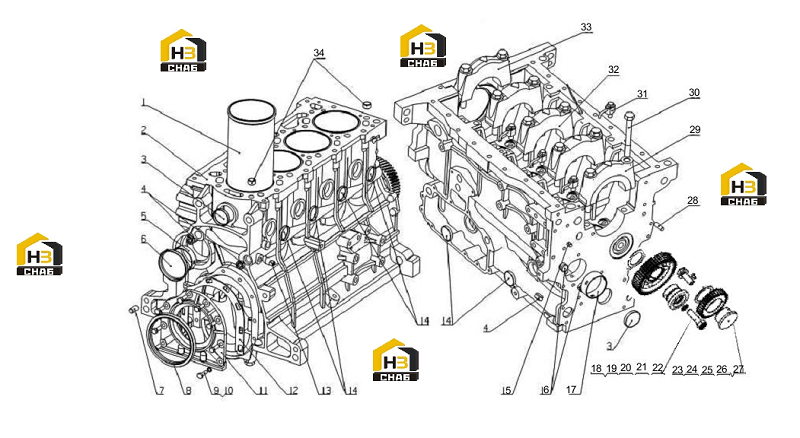

Блок цилиндров в сборе

← Табличка заводская Детали корпуса редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder liner

Каталожный номер:530-1002026B

Комплект:4

Примечание:

№ на схеме:2

Наименование:Cylinder block

Каталожный номер:E2100-1002114

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bowl type plug

Каталожный номер:150-1002021

Комплект:2

Примечание:

№ на схеме:4

Наименование:Main oil galley screw plug

Каталожный номер:150-1002022

Комплект:3

Примечание:

№ на схеме:5

Наименование:Camshaft bushing

Каталожный номер:150-1002012A

Комплект:4

Примечание:

№ на схеме:6

Наименование:Camshaft end cover

Каталожный номер:530-1002029

Комплект:1

Примечание:

№ на схеме:7

Наименование:Locating pin

Каталожный номер:150-1002016

Комплект:2

Примечание:

№ на схеме:8

Наименование:Oil seal 100X125

Каталожный номер:YC209-100125FL

Комплект:1

Примечание:

№ на схеме:8

Наименование:Oil seal 100X125

Каталожный номер:YC209-B100125PL

Комплект:1

Примечание:

№ на схеме:8

Наименование:Oil seal 100X125

Каталожный номер:YC209-C100125PL

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M8X25

Каталожный номер:Q150B0825

Комплект:8

Примечание:

№ на схеме:10

Наименование:Washer8

Каталожный номер:Q40308

Комплект:8

Примечание:

№ на схеме:11

Наименование:Crankshaft rear oil seal seat

Каталожный номер:530-1002061

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rear oil seal seat gasket

Каталожный номер:150-1002063A

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw plug NPT 1/4

Каталожный номер:Q61902

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bowl type plug

Каталожный номер:150-1002019

Комплект:6

Примечание:

№ на схеме:15

Наименование:Locating pin

Каталожный номер:530-1002028

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bowl type plug

Каталожный номер:150-1002013

Комплект:3

Примечание:

№ на схеме:17

Наименование:Camshaft bushing

Каталожный номер:150-1002028

Комплект:1

Примечание:

№ на схеме:18

Наименование:Idler gear shaft bolt

Каталожный номер:530-1002044A

Комплект:1

Примечание:

№ на схеме:19

Наименование:Seal ring 6

Каталожный номер:Q/YC149-16

Комплект:1

Примечание:

№ на схеме:20

Наименование:Idler gear shaft

Каталожный номер:150-1002042

Комплект:-

Примечание:

№ на схеме:21

Наименование:Great idler gear parts

Каталожный номер:G2100-1002350

Комплект:1

Примечание:

№ на схеме:22

Наименование:Idler gear friction plate

Каталожный номер:150-1002045

Комплект:1

Примечание:

№ на схеме:23

Наименование:Air compressor pump idler gear seat

Каталожный номер:231-1002084A

Комплект:1

Примечание:

№ на схеме:24

Наименование:Injection pump idler gear parts

Каталожный номер:G2100-1002G10

Комплект:1

Примечание:

№ на схеме:25

Наименование:Idler gear wearing plate

Каталожный номер:G2100-1002G03

Комплект:1

Примечание:

№ на схеме:26

Наименование:Idler gear bolt

Каталожный номер:231-1002085A

Комплект:1

Примечание:

№ на схеме:27

Наименование:Nut M6X12

Каталожный номер:Q2540612

Комплект:2

Примечание:

№ на схеме:28

Наименование:Locating pin

Каталожный номер:150-1002025

Комплект:1

Примечание:

№ на схеме:29

Наименование:Main bearing cap

Каталожный номер:150-1002024

Комплект:3

Примечание:

№ на схеме:30

Наименование:Main bearing cap bolt

Каталожный номер:530-1002017

Комплект:10

Примечание:

№ на схеме:31

Наименование:Nozzle parts

Каталожный номер:E0400-1002160

Комплект:4

Примечание:

№ на схеме:32

Наименование:Thrust main bearing cap

Каталожный номер:150-1002023

Комплект:1

Примечание:

№ на схеме:33

Наименование:Main bearing cap (rear)

Каталожный номер:150-1002014

Комплект:1

Примечание:

№ на схеме:34

Наименование:Locating sleeve

Каталожный номер:150-1002011

Комплект:2

Примечание:
