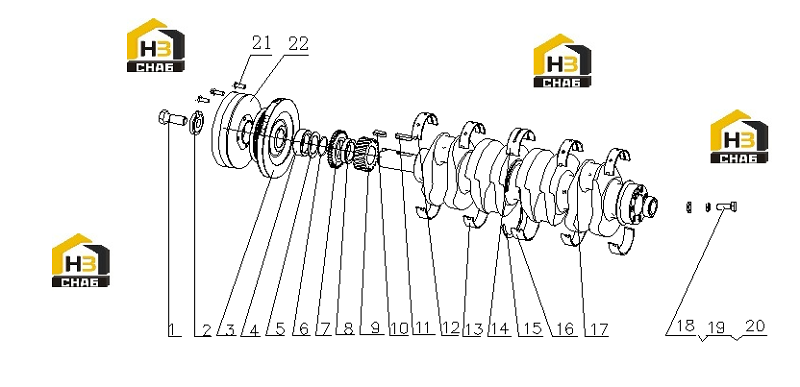

Виброгаситель коленчатого вала

← Поршень и шатун в сборе Вал распределительный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tightening bolt of crankshaft belt pulley

Каталожный номер:430-1005052E

Комплект:1

Примечание:

№ на схеме:2

Наименование:Crankshaft head gasket I

Каталожный номер:530-1005018B

Комплект:1

Примечание:

№ на схеме:3

Наименование:Belt pulley vibration damper assembly

Каталожный номер:D30-1005030A

Комплект:1

Примечание:

№ на схеме:4

Наименование:Belt pulley spacer sleeve

Каталожный номер:530-1005017 A

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:530-1005024

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring 2.65x4.37

Каталожный номер:YC208-B04370F

Комплект:1

Примечание:

№ на схеме:7

Наименование:Oil pump driving gear

Каталожный номер:D30-1005022

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spacer sleeve

Каталожный номер:D30-1005023

Комплект:1

Примечание:

№ на схеме:9

Наименование:Crankshaft timing gear

Каталожный номер:6105Q-1005021

Комплект:1

Примечание:

№ на схеме:10

Наименование:Key C12x32

Каталожный номер:GB/T1096-C1232

Комплект:1

Примечание:

№ на схеме:11

Наименование:Key 12x45

Каталожный номер:Q5511245

Комплект:1

Примечание:

№ на схеме:12

Наименование:Upper bearing (narrow)

Каталожный номер:D30-1005054

Комплект:4

Примечание:

№ на схеме:13

Наименование:Lower bearing(narrow)

Каталожный номер:D30-1005055

Комплект:4

Примечание:

№ на схеме:14

Наименование:Upper bearing(wide)

Каталожный номер:D30-1005056A

Комплект:1

Примечание:

№ на схеме:15

Наименование:Crankshaft thrust plate

Каталожный номер:6105Q-1005058A

Комплект:4

Примечание:

№ на схеме:16

Наименование:Main bearing shell subassembly(blue)

Каталожный номер:D30-1005054*-L

Комплект:1

Примечание:

№ на схеме:16

Наименование:Main bearing shell subassembly(red)

Каталожный номер:D30-1005054*-H

Комплект:1

Примечание:

№ на схеме:16

Наименование:Lower bearing(wide)

Каталожный номер:D30-1005057

Комплект:1

Примечание:

№ на схеме:17

Наименование:Crankshaft

Каталожный номер:D0800-1005001A

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pin

Каталожный номер:YC24-B1226

Комплект:1

Примечание:

№ на схеме:19

Наименование:Add-belt pulley

Каталожный номер:D0702-1005015

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M 8x30

Каталожный номер:Q150B0830TF2

Комплект:4

Примечание:

№ на схеме:21

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:4

Примечание:
