Турбонагнетатель

← Узел вспомогательный топливного насоса высокого давления в сборе Труба водопроводная и шланг в сборе для радиатора →

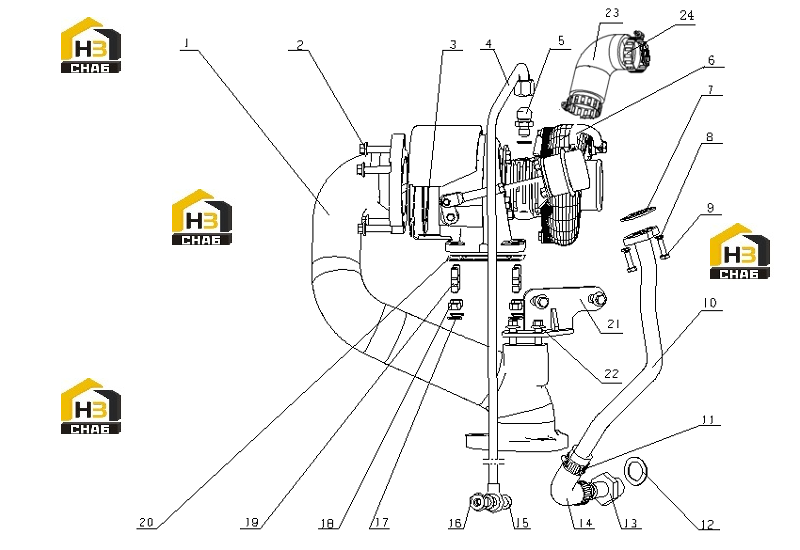

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Turbocharger exhaust connecting pipe

Каталожный номер:D0200-1008028A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M8X30

Каталожный номер:Q1800830TF2

Комплект:5

Примечание:

№ на схеме:3

Наименование:Exhaust connecting pipe gasket

Каталожный номер:1530-1118072A

Комплект:1

Примечание:

№ на схеме:4

Наименование:Oil inlet hose

Каталожный номер:D0701-1118250

Комплект:1

Примечание:

№ на схеме:5

Наименование:Turbocharger oil inlet joint

Каталожный номер:E0200-1118031

Комплект:1

Примечание:

№ на схеме:6

Наименование:Turbocharger

Каталожный номер:D0300-1118020

Комплект:1

Примечание:

№ на схеме:6

Наименование:Turbocharger

Каталожный номер:D0200-1118020A

Комплект:1

Примечание:

№ на схеме:6

Наименование:Turbocharger

Каталожный номер:1D30-1118020

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:150-1118031B

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer 6

Каталожный номер:Q40306

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt M6X20

Каталожный номер:Q150B0620

Комплект:2

Примечание:

№ на схеме:10

Наименование:Turbocharger oil inlet welded unit

Каталожный номер:D0200-1118060

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hoop loop 27

Каталожный номер:Q67627

Комплект:2

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:D0300-1118301

Комплект:1

Примечание:

№ на схеме:13

Наименование:Turbocharger fuel return joint

Каталожный номер:D0200-1118343

Комплект:1

Примечание:

№ на схеме:14

Наименование:Oil return line sleeve

Каталожный номер:D0300-1118053

Комплект:1

Примечание:

№ на схеме:15

Наименование:Lock Washer 12

Каталожный номер:Q/YC901-3C12

Комплект:3

Примечание:

№ на схеме:16

Наименование:Hollow bolt for oil

Каталожный номер:D0200-1118031

Комплект:1

Примечание:

№ на схеме:17

Наименование:Lock Washer 8

Каталожный номер:Q40108

Комплект:4

Примечание:

№ на схеме:18

Наименование:Nut M8x1

Каталожный номер:E0200-1118013

Комплект:4

Примечание:

№ на схеме:19

Наименование:Double heads bolt

Каталожный номер:E0200-1118011

Комплект:4

Примечание:

№ на схеме:20

Наименование:Turbocharger gasket

Каталожный номер:1530-1118012

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bracket subassembly

Каталожный номер:D0203-1008240B

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M8x15

Каталожный номер:Q1840815TF2

Комплект:4

Примечание:

№ на схеме:23

Наименование:Connecting hose

Каталожный номер:483-1008014/02-

Комплект:1

Примечание:

№ на схеме:24

Наименование:Loop hoop 64

Каталожный номер:Q67664

Комплект:2

Примечание:
