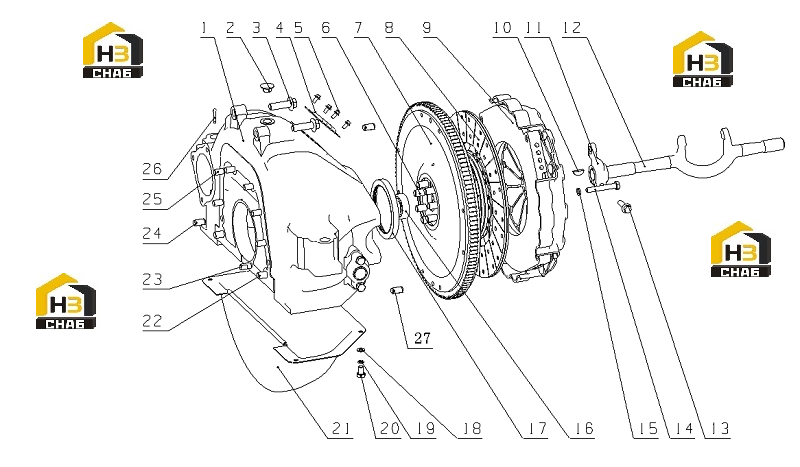

Сцепление в сборе

← Вентилятор в сборе Насос рулевого управления в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clutch case subassembly

Каталожный номер:D0103-1600340S

Комплект:1

Примечание:

№ на схеме:2

Наименование:Blockage

Каталожный номер:L3800-1600411

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M14X45

Каталожный номер:Q1841445TF2

Комплект:2

Примечание:

№ на схеме:4

Наименование:Cover plate

Каталожный номер:B3000-1600021

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M6X25

Каталожный номер:Q1840612

Комплект:4

Примечание:

№ на схеме:6

Наименование:Flywheel bolt

Каталожный номер:330-1005044

Комплект:7

Примечание:

№ на схеме:7

Наименование:Flywheel and gear ring subassembly

Каталожный номер:D07D1-1005360

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clutch driven plate part

Каталожный номер:D32-1600200

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clutch cover and pressure plate subassembly

Каталожный номер:D32-1600050

Комплект:1

Примечание:

№ на схеме:10

Наименование:Key 6X25

Каталожный номер:Q5500625

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clutch release fork arm

Каталожный номер:648-1600043

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clutch release fork

Каталожный номер:648-1600042

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M10X35

Каталожный номер:Q1841035

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M10X22

Каталожный номер:Q/YC1821022TF2

Комплект:8

Примечание:

№ на схеме:15

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:8

Примечание:

№ на схеме:16

Наименование:Deep groove ball bearing

Каталожный номер:GB/T276-6205-2RS

Комплект:1

Примечание:

№ на схеме:17

Наименование:Oil seal 100X125

Каталожный номер:YC209-100125FL

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:4

Примечание:

№ на схеме:19

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:4

Примечание:

№ на схеме:20

Наименование:Bolt M8X16

Каталожный номер:Q150B0816

Комплект:4

Примечание:

№ на схеме:21

Наименование:Clutch lower head

Каталожный номер:D32-1600017

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M14X50

Каталожный номер:Q1841450TF2

Комплект:2

Примечание:

№ на схеме:23

Наименование:Flat pin

Каталожный номер:6105Q-1600011

Комплект:1

Примечание:

№ на схеме:24

Наименование:Straight pin 12X24

Каталожный номер:YC24-B1224

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M12X50

Каталожный номер:Q1841250TF2

Комплект:6

Примечание:

№ на схеме:26

Наименование:Pin 4X20

Каталожный номер:Q5004020

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pin 10X22

Каталожный номер:YC24-B1022

Комплект:2

Примечание:
