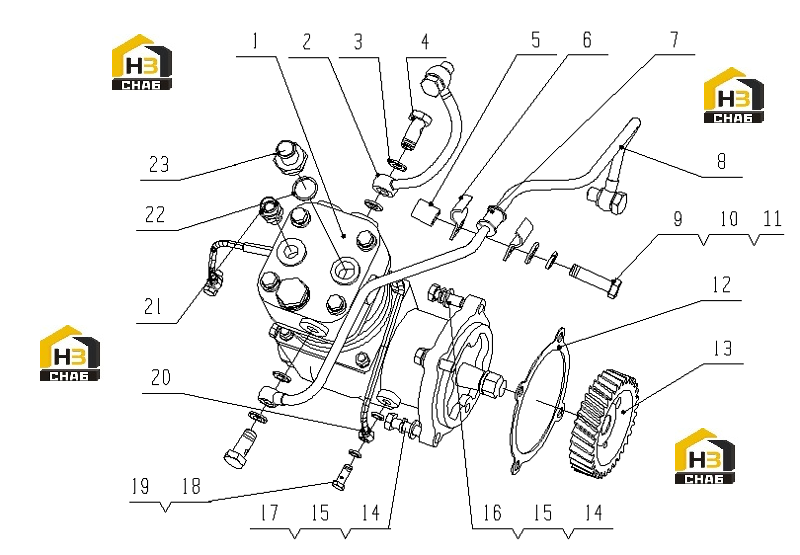

Компрессор пневматический воздушный в сборе

← Насос рулевого управления в сборе Генератор в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air compressor

Каталожный номер:D0110-3509100A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Compressor water inlet pipe

Каталожный номер:231-3509024A

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 14

Каталожный номер:Q/YC149-14

Комплект:8

Примечание:

№ на схеме:4

Наименование:Joint bolt

Каталожный номер:6QA6-1307017

Комплект:4

Примечание:

№ на схеме:5

Наименование:Sleeve barrel

Каталожный номер:D0305-3509041

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipe clip

Каталожный номер:D0305-3509042

Комплект:2

Примечание:

№ на схеме:7

Наименование:Rubber sleeve

Каталожный номер:D0305-3509033

Комплект:1

Примечание:

№ на схеме:8

Наименование:Air compressor water return pipe

Каталожный номер:373-3509002

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M12X55

Каталожный номер:Q150B1255

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer 10

Каталожный номер:Q40112

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer 10

Каталожный номер:Q40312

Комплект:1

Примечание:

№ на схеме:12

Наименование:Air compressor gasket

Каталожный номер:D30-3509001A

Комплект:1

Примечание:

№ на схеме:13

Наименование:Air compressor gear

Каталожный номер:D30-3509011

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer 8

Каталожный номер:Q40110

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer 8

Каталожный номер:Q10310

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bolt M10X30

Каталожный номер:Q150B1030

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M10X40

Каталожный номер:Q150B1040

Комплект:3

Примечание:

№ на схеме:18

Наименование:Joint bolt

Каталожный номер:6105Q-1007073

Комплект:2

Примечание:

№ на схеме:19

Наименование:Compound seal washer

Каталожный номер:Q/YC149-8

Комплект:4

Примечание:

№ на схеме:20

Наименование:Air compressor oil inlet pipe

Каталожный номер:D30-3509004A

Комплект:1

Примечание:

№ на схеме:21

Наименование:Joint body

Каталожный номер:Q80512

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer 22

Каталожный номер:Q/YC901-3C22

Комплект:1

Примечание:

№ на схеме:23

Наименование:Air compressor intake joint

Каталожный номер:D12F5-3509010

Комплект:1

Примечание:
