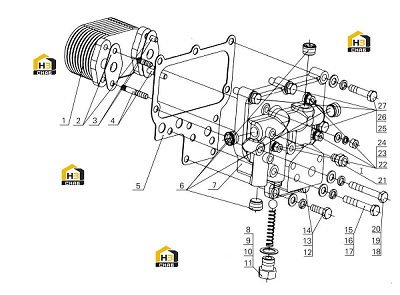

Радиатор масляный

← Фильтр масляный (часть 2) Топливопровод в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil cooler core

Каталожный номер:D30-1013013

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gasket

Каталожный номер:D30-1013014

Комплект:2

Примечание:

№ на схеме:3

Наименование:Stud M8x20

Каталожный номер:Q1200820

Комплект:2

Примечание:

№ на схеме:4

Наименование:Stud M8x45

Каталожный номер:Q1200845

Комплект:2

Примечание:

№ на схеме:5

Наименование:Oil cooler cover gasket

Каталожный номер:D30-1013012A

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw plug NPT 1/2

Каталожный номер:Q61904

Комплект:4

Примечание:

№ на схеме:7

Наименование:Oil cooler cover

Каталожный номер:D30-1013011A

Комплект:1

Примечание:

№ на схеме:8

Наименование:Steel ball 14 G100b

Каталожный номер:GB/T308-14G100b

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bypass valve spring

Каталожный номер:530-1013015

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:D30-1013017

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bypass valve screw plug

Каталожный номер:530-1013016

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt M10x30

Каталожный номер:Q150B1030

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M10x65

Каталожный номер:Q150B1065

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M10x70

Каталожный номер:Q150B1070

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pipe union

Каталожный номер:6QA1-1002174

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:4

Примечание:

№ на схеме:24

Наименование:Nut M8

Каталожный номер:Q340B08

Комплект:4

Примечание:

№ на схеме:25

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:4

Примечание:

№ на схеме:26

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:4

Примечание:

№ на схеме:27

Наименование:Bolt M10x45

Каталожный номер:Q150B1045

Комплект:4

Примечание:
