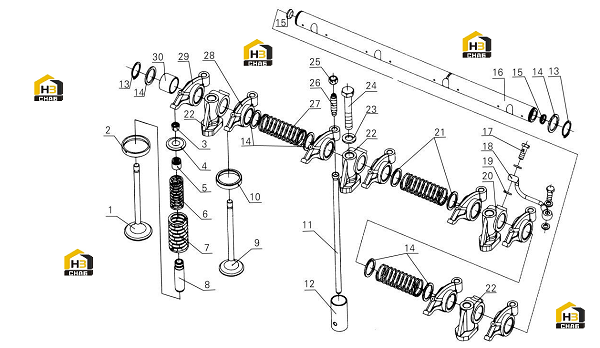

Клапан и привод в сборе

← Вал распределительный Коллектор впускной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Intake valve

Каталожный номер:D30-1003111A

Комплект:4

Примечание:

№ на схеме:2

Наименование:Intake valve seat

Каталожный номер:430-1007019A

Комплект:4

Примечание:

№ на схеме:3

Наименование:Valve key

Каталожный номер:150-1007021E

Комплект:16

Примечание:

№ на схеме:4

Наименование:Valve spring retainer

Каталожный номер:D30-1003116

Комплект:8

Примечание:

№ на схеме:5

Наименование:Valve stem oil seal

Каталожный номер:430-1007016A

Комплект:8

Примечание:

№ на схеме:6

Наименование:Valve inner spring

Каталожный номер:6105Q-1007023

Комплект:8

Примечание:

№ на схеме:7

Наименование:Valve outer spring

Каталожный номер:6105Q-1007022

Комплект:8

Примечание:

№ на схеме:8

Наименование:Valve guide

Каталожный номер:430-1007018

Комплект:8

Примечание:

№ на схеме:9

Наименование:Exhaust valve

Каталожный номер:D30-1003103A

Комплект:4

Примечание:

№ на схеме:10

Наименование:Exhaust valve seat

Каталожный номер:430-1007021A

Комплект:4

Примечание:

№ на схеме:11

Наименование:Push rod

Каталожный номер:D30-1007081

Комплект:8

Примечание:

№ на схеме:12

Наименование:Tappet

Каталожный номер:6105Q-1007091A

Комплект:8

Примечание:

№ на схеме:13

Наименование:Snap ring 25

Каталожный номер:Q43125

Комплект:2

Примечание:

№ на схеме:14

Наименование:Rocker arm shaft washer

Каталожный номер:6105QA-1007031

Комплект:6

Примечание:

№ на схеме:15

Наименование:Bowl type plug

Каталожный номер:6105QA-1007042

Комплект:2

Примечание:

№ на схеме:16

Наименование:Rocker arm

Каталожный номер:D30-1007041A

Комплект:1

Примечание:

№ на схеме:17

Наименование:Union bolt

Каталожный номер:6105Q-1007073

Комплект:2

Примечание:

№ на схеме:18

Наименование:Oil pipe welded part

Каталожный номер:D30-1007075A

Комплект:1

Примечание:

№ на схеме:19

Наименование:Compound seal washer 8

Каталожный номер:Q/YC149-8

Комплект:4

Примечание:

№ на схеме:20

Наименование:Rocker arm shaft seat (1)

Каталожный номер:D30-1007034

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rocker arm shaft washer

Каталожный номер:D30-1007031

Комплект:2

Примечание:

№ на схеме:22

Наименование:Rocker arm shaft seat (2)

Каталожный номер:D30-1007033

Комплект:3

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A30-1007092

Комплект:4

Примечание:

№ на схеме:24

Наименование:Hexagon head bolt

Каталожный номер:D30-1007036

Комплект:4

Примечание:

№ на схеме:25

Наименование:Lock nut

Каталожный номер:6105Q-1007054

Комплект:8

Примечание:

№ на схеме:26

Наименование:Valve adjusting screw

Каталожный номер:6105QA-1007053

Комплект:8

Примечание:

№ на схеме:27

Наименование:Rocker arm shaft spring

Каталожный номер:6105QA-1007032

Комплект:3

Примечание:

№ на схеме:28

Наименование:Exhaust valve rocker arm

Каталожный номер:J3100-1007051

Комплект:4

Примечание:

№ на схеме:29

Наименование:Intake valve rocker arm

Каталожный номер:J3100-1007061

Комплект:4

Примечание:

№ на схеме:30

Наименование:Rocker arm bushing

Каталожный номер:630-1007052

Комплект:8

Примечание:
