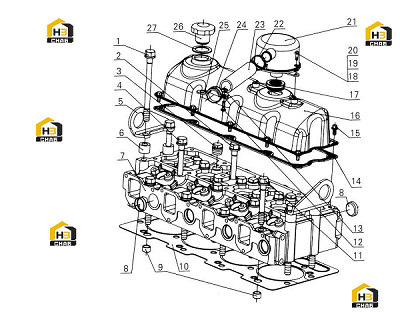

Головка блока цилиндров в сборе

← Детали корпуса зубчатого колеса газораспределения Поршень и шатун в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder head long bolt

Каталожный номер:330-1003013A

Комплект:4

Примечание:

№ на схеме:2

Наименование:Cylinder head short bolt (II)

Каталожный номер:D30-1003018

Комплект:4

Примечание:

№ на схеме:3

Наименование:Square tapered face screw plug NPT3/4

Каталожный номер:Q614B06

Комплект:3

Примечание:

№ на схеме:4

Наименование:Cylinder head short bolt

Каталожный номер:330-1003014A

Комплект:6

Примечание:

№ на схеме:5

Наименование:Hanger

Каталожный номер:6105Q-1003085

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:D30-1003017

Комплект:4

Примечание:

№ на схеме:7

Наименование:Cylinder head

Каталожный номер:D30-1003015B

Комплект:1

Примечание:

№ на схеме:8

Наименование:Water jacket plug (1)

Каталожный номер:6105Q-1003081

Комплект:8

Примечание:

№ на схеме:9

Наименование:Cylinder head dowel pin sleeve

Каталожный номер:6105QA-1003088

Комплект:2

Примечание:

№ на схеме:10

Наименование:Cylinder head gasket

Каталожный номер:D30-1003011A

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cylinder head short bolt (II)

Каталожный номер:D30-1003018

Комплект:4

Примечание:

№ на схеме:12

Наименование:Screw M6x20

Каталожный номер:Q2140620

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut M6

Каталожный номер:Q340B06

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cylinder head cover gasket

Каталожный номер:D30-1003022C

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M8x16

Каталожный номер:Q1840816

Комплект:10

Примечание:

№ на схеме:16

Наименование:Cylinder head cover welded part

Каталожный номер:D30-1003060C

Комплект:1

Примечание:

№ на схеме:17

Наименование:Seal ring

Каталожный номер:330-1003053

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer 6

Каталожный номер:Q40106

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer 6

Каталожный номер:Q40306

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt M6x16

Каталожный номер:Q150B0616

Комплект:2

Примечание:

№ на схеме:21

Наименование:Breather parts

Каталожный номер:D30-1003120

Комплект:1

Примечание:

№ на схеме:22

Наименование:Circlip 38

Каталожный номер:Q67638

Комплект:1

Примечание:

№ на схеме:23

Наименование:Vent hose

Каталожный номер:1530-1014023

Комплект:1

Примечание:

№ на схеме:24

Наименование:Clamp

Каталожный номер:150-1014022

Комплект:1

Примечание:

№ на схеме:25

Наименование:Vent hose bracket

Каталожный номер:1530-1014021

Комплект:1

Примечание:

№ на схеме:26

Наименование:Oil filler cap

Каталожный номер:150-1003041E

Комплект:1

Примечание:

№ на схеме:27

Наименование:Seal ring

Каталожный номер:150-1003043B

Комплект:1

Примечание:
